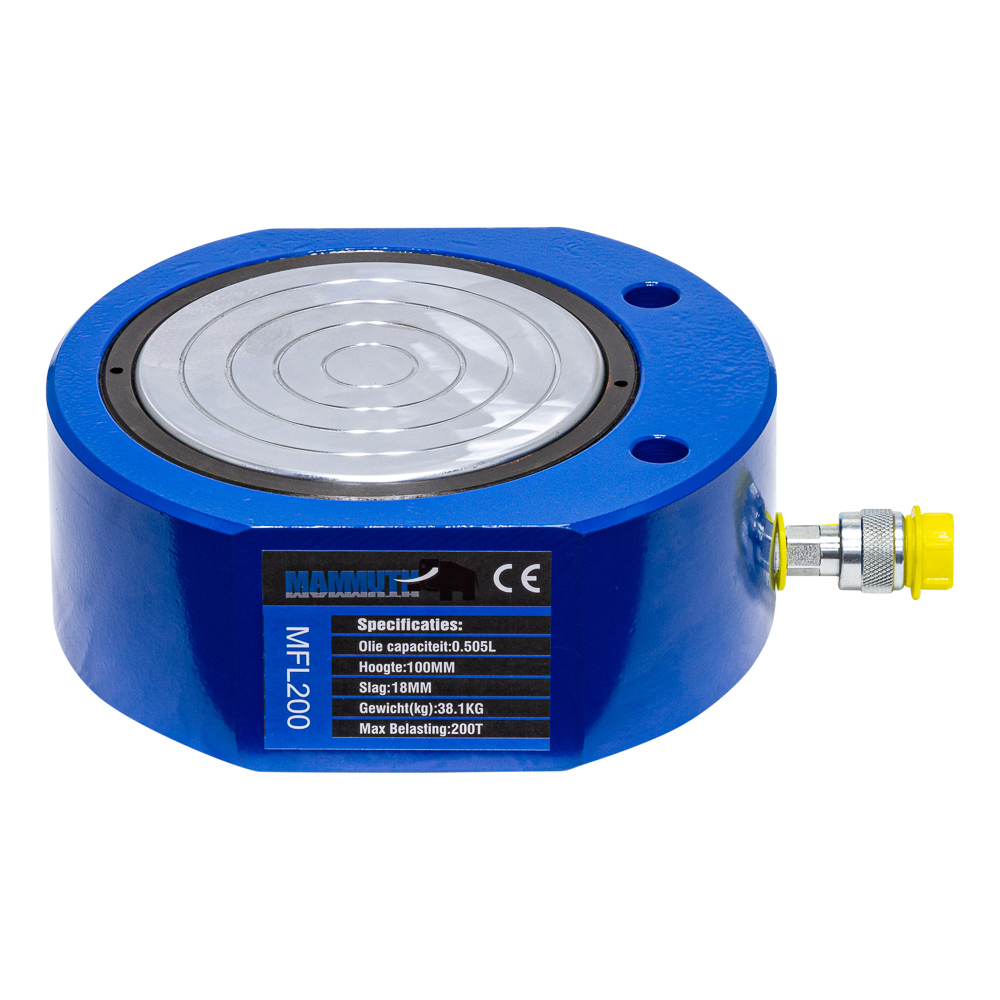

Platte cilinder
Deze cilinder is handig te gebruiken in krappe ruimten.
Het oppervlak van de plunjer is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
tonnage = 200 ton
slag = 18mm
werkzaam cilinder oppervlak = 224,2cm^2
olie capaciteit = 0,505 L
hoogte van product = 100mm
uitgeschoven hoogte = 118mm
buiten diameter = 274x239mm
draagvlak diameter = 189mm
plunjer diameter = 169mm
draad voor olie input = 3/8''-19
hoogte van de bovenste dop = 2mm
max. druk = 700bar
Productafmetingen:
| Length | 310 mm |
|---|---|
| Width | 232 mm |
| Height | 100 mm |
| Weight | 36,0 kg |
Afmetingen van de verpakking:
| Length | 385 mm |
|---|---|
| Width | 335 mm |
| Height | 210 mm |
| Weight | 38,00 kg |
