Hydraulische holcilinder

Dit type plunjer voorkomt blokkering, veroorzaakt door geringe onevenwichtige belasting van de zuiger.
Stof ring zorgt ervoor dat er geen stof in de cilinder komt.
De begrensde zuiger voorkomt overbelasting.
Slijtring zorgt voor een langere levensduur van de cilinder.

• tonnage = 20 ton

• slag = 50mm

• werkzaam cilinder oppervlak = 32,8cm^2

• olie capaciteit = 0,164 L

• hoogte van product = 166mm

• uitgeschoven hoogte = 216mm

• buiten diameter = 95mm

• draagvlak diameter = 75mm

• hoofdas diameter = 55mm

• plunjer diameter = 27mm

• draad van de olietoevoer (Rc) = 3/8" - 17

• hoogte van de bovenste dop = 7mm

Gatenpons vierkant 92 x 92mm

Hydraulische cilinder

De gegevens zijn van een ingeschoven cilinder. Als de slag hoger moet zijn, worden de ZFL cilinders aanbevolen.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.

- tonnage = 200 ton
- slag = 50mm
- werkzaam cilinder oppervlak = 224,2cm^2
- olie capaciteit = 1,402 L
- hoogte van product = 156mm
- uitgeschoven hoogte = 206mm
- buiten diameter = 237mm
- draagvlak diameter = 189mm
- plunjer diameter = 169mm
- draad van de olie input (ZG) = 3/8" - 19
- hoogte van de bovenste dop = 2mm
- bovenste dop is afneembaar
- max. druk = 700bar

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

- tonnage = 150 ton
- slag = 150mm
- werkzaam cilinder oppervlak = 201cm^2
- olie capaciteit = 3,015 L
- hoogte van product = 266mm
- uitgeschoven hoogte = 431mm
- buiten diameter = 207mm
- draagvlak diameter = 160mm
- plunjer diameter = 140mm
- draad van de olie input (ZG) = 3/8" - 20
- hoogte van de bovenste dop = 31mm
- bovenste dop is afneembaar
- max. druk = 700bar

Gatenpons vierkant 35 x 112mm

Wordt geleverd inclusief de trekbout PBS02.

Gatenpons Rond Model Diameter: 43mm

Trekbout

• maat schroefdraad = 3/4''

• geschikt voor de ronde ponzen = 28mm / 28,5mm / 32mm / 32,5mm / 34mm / 34,6mm / 39mm / 40mm / 43mm / 43,2mm / 49mm / 49,6mm / 51mm / 60mm / 61,5mm / 82mm

Hydraulische cilinder
Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

Technische specificaties:

• tonnage = 150 ton

• slag = 200mm

• werkzaam cilinder oppervlak = 201cm^2

• olie capaciteit = 4,020L

• hoogte van product = 316mm

• uitgeschoven hoogte = 531mm

• buiten diameter = 207mm

• draagvlak diameter = 160mm

• plunjer diameter = 140mm

• draad van de olie input (ZG) = 3/8" - 20

• hoogte van de bovenste dop = 31mm

• bovenste dop is afneembaar

• max. druk = 700bar

Hydraulische cilinder

De gegevens zijn van een ingeschoven cilinder. Als de slag hoger moet zijn, worden de ZFL cilinders aanbevolen.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.

• tonnage = 50 ton

• slag = 50mm

• werkzaam cilinder oppervlak = 56,7cm^2

• olie capaciteit = 0,354 L

• hoogte van product = 104mm

• uitgeschoven hoogte = 154mm

• buiten diameter = 128mm

• draagvlak diameter = 65mm

• plunjer diameter = 95mm

• draad van de olie input (ZG) = 3/8" - 19

• hoogte van de bovenste dop = 2mm

• bovenste dop is afneembaar

• max. druk = 700bar

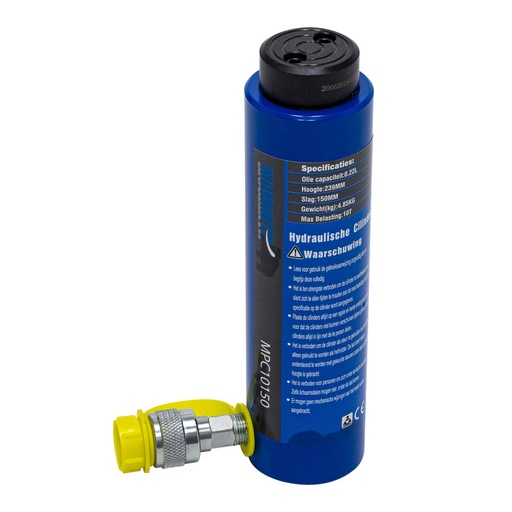

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

• tonnage = 10 ton

• slag = 100mm

• werkzaam cilinder oppervlak = 15,2cm^2

• olie capaciteit = 0,152 L

• hoogte van product = 191mm

• uitgeschoven hoogte = 289mm

• buiten diameter = 62mm

• draagvlak diameter = 44mm

• plunjer diameter = 38mm

• draad van de olie input (ZG) = 3/8" - 20

• hoogte van de bovenste dop = 21mm

• bovenste dop is afneembaar

• max. druk = 700bar

Ponstang met losse handpomp

- ponsbereik = diam. 21,5 - 61,5mm in 3,5mm staal
1,5mm in roestvrijstaal
- ponskracht = 150KN
- slag = 25mm
- gewicht = 7,1kg

wordt geleverd in plastic doos 4,4kg

accessoires:
- ronde ponzen D-type = 22,5 - 28,3 - 34,6 - 43,2 - 49,6 - 61,5mm
- vierkante ponzen = 32x32mm
- hydraulische trekas
- vulring
- dichtingset

Hydraulisch buig apparaat

Buig apparaat voor het buigen van koper en aluminium platen.

• buigkracht = 20 ton

• max. dikte blad = 12mm

• breedte blad = 200mm

• hoogte = 370mm


Gatenpons

• rond

• diameter = 22mm

Platte cilinder dubbel

De slag van de dubbele cilinders is hoger dan die van de enkele cilinders.
Deze cilinder is handig te gebruiken in krappe ruimten.
Het oppervlak van de plunjer is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.

• tonnage = 10 ton

• slag = 25mm

• werkzaam cilinder oppervlak = 11,3cm^2

• olie capaciteit = 0,022 L

• hoogte van product = 47mm

• uitgeschoven hoogte = 74mm

• buiten diameter = 81x56mm

• draagvlak diameter = 43mm

• plunjer diameter = 38mm

• max. druk = 700bar


Gatenpons vierkant35 x 65mm

Wordt geleverd inclusief de trekbout PBS01.

Gatenpons Rond Model

Diameter: 20mm

Platte cilinder

Deze cilinder is handig te gebruiken in krappe ruimten.
Het oppervlak van de plunjer is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.

• tonnage = 200 ton

• slag = 18mm

• werkzaam cilinder oppervlak = 224,2cm^2

• olie capaciteit = 0,505 L

• hoogte van product = 100mm

• uitgeschoven hoogte = 118mm

• buiten diameter = 274x239mm

• draagvlak diameter = 189mm

• plunjer diameter = 169mm

• draad voor olie input = 3/8''-19

• hoogte van de bovenste dop = 2mm

• max. druk = 700bar

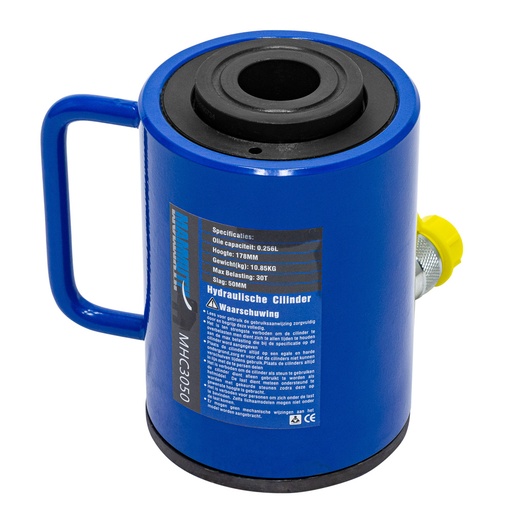

Hydraulische holcilinder

Dit type plunjer voorkomt blokkering, veroorzaakt door geringe onevenwichtige belasting van de zuiger.
Stof ring zorgt ervoor dat er geen stof in de cilinder komt.
De begrensde zuiger voorkomt overbelasting.
Slijtring zorgt voor een langere levensduur van de cilinder.

• tonnage = 30 ton

• slag = 50mm

• werkzaam cilinder oppervlak = 51,1cm^2

• olie capaciteit = 0,256 L

• hoogte van product = 178mm

• uitgeschoven hoogte = 238mm

• buiten diameter = 118mm

• draagvlak diameter = 95mm

• hoofdas diameter = 70mm

• plunjer diameter = 34mm

• draad van de olietoevoer (Rc) = 3/8"

• hoogte van de bovenste dop = 9mm

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

• tonnage = 50 ton

• slag = 50mm

• werkzaam cilinder oppervlak = 70,9cm^2

• olie capaciteit = 0,355 L

• hoogte van product = 162mm

• uitgeschoven hoogte = 213mm

• buiten diameter = 128mm

• draagvlak diameter = 95mm

• plunjer diameter = 85mm

• draad van de olie input (ZG) = 3/8" - 24

• hoogte van de bovenste dop = 26mm

• bovenste dop is afneembaar

• max. druk = 700bar

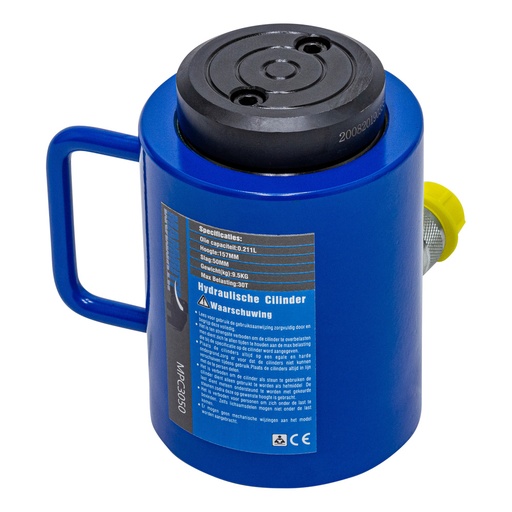

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

- tonnage = 30 ton
- slag = 50mm
- werkzaam cilinder oppervlak = 44,2cm^2
- olie capaciteit = 0,221 L
- hoogte van product = 157mm
- uitgeschoven hoogte = 207mm
- buiten diameter = 107mm
- draagvlak diameter = 75mm
- plunjer diameter = 65mm
- draad van de olie input (ZG) = 3/8" - 23
- hoogte van de bovenste dop = 22mm
- bovenste dop is afneembaar
- max. druk = 700bar
