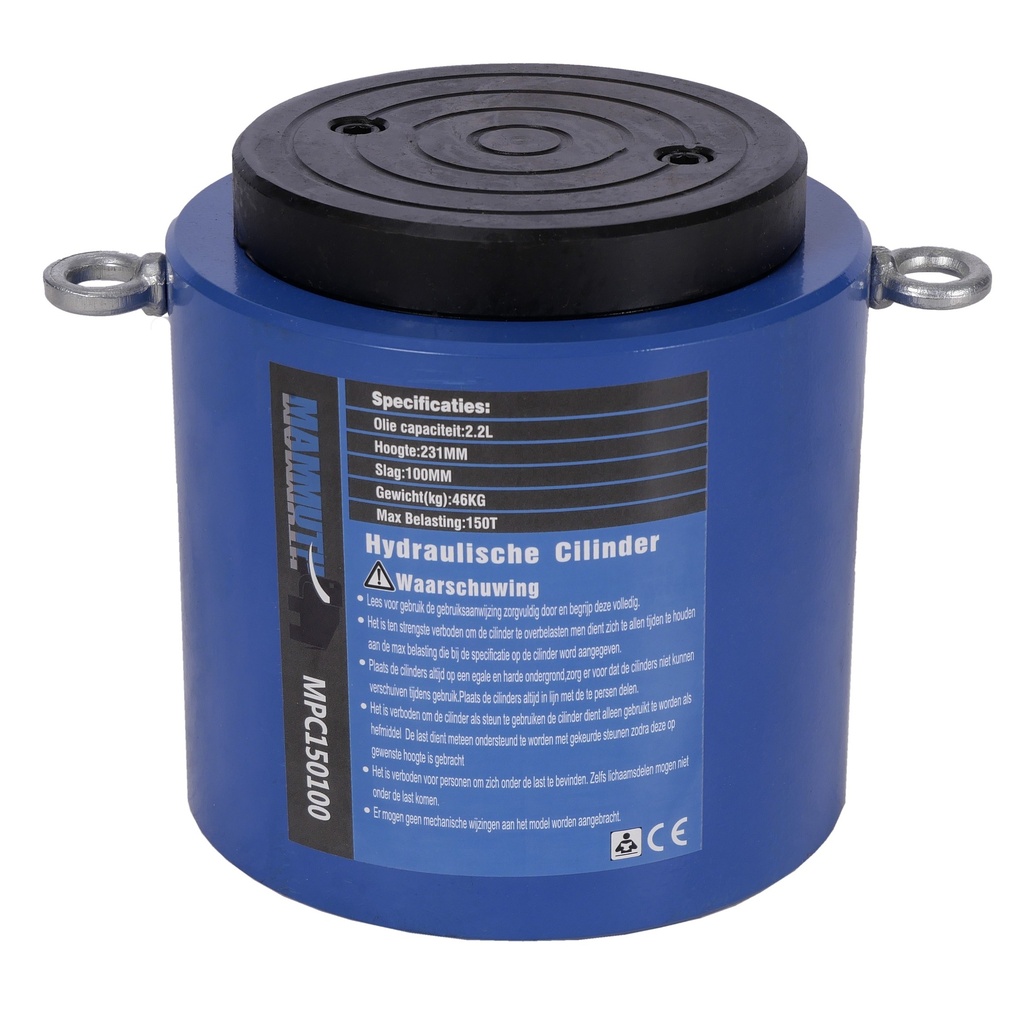

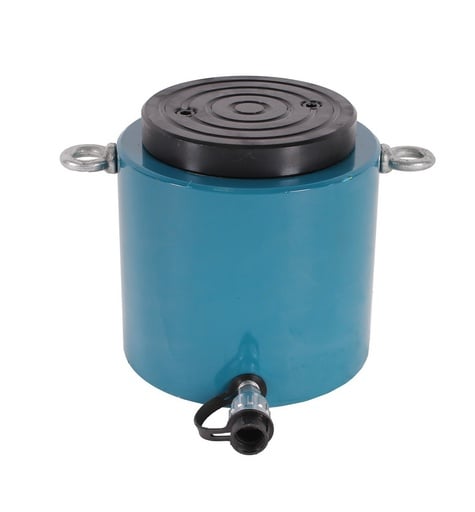

Hydraulische cilinder
Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

• tonnage = 150 ton

• slag = 100mm

• werkzaam cilinder oppervlak = 201cm^2

• olie capaciteit = 2,010 L

• hoogte van product = 216mm

• uitgeschoven hoogte = 331mm

• buiten diameter = 207mm

• draagvlak diameter = 160mm

• plunjer diameter = 140mm

• draad van de olie input (ZG) = 3/8" - 20

• hoogte van de bovenste dop = 31mm

• bovenste dop is afneembaar

• max. druk = 700bar

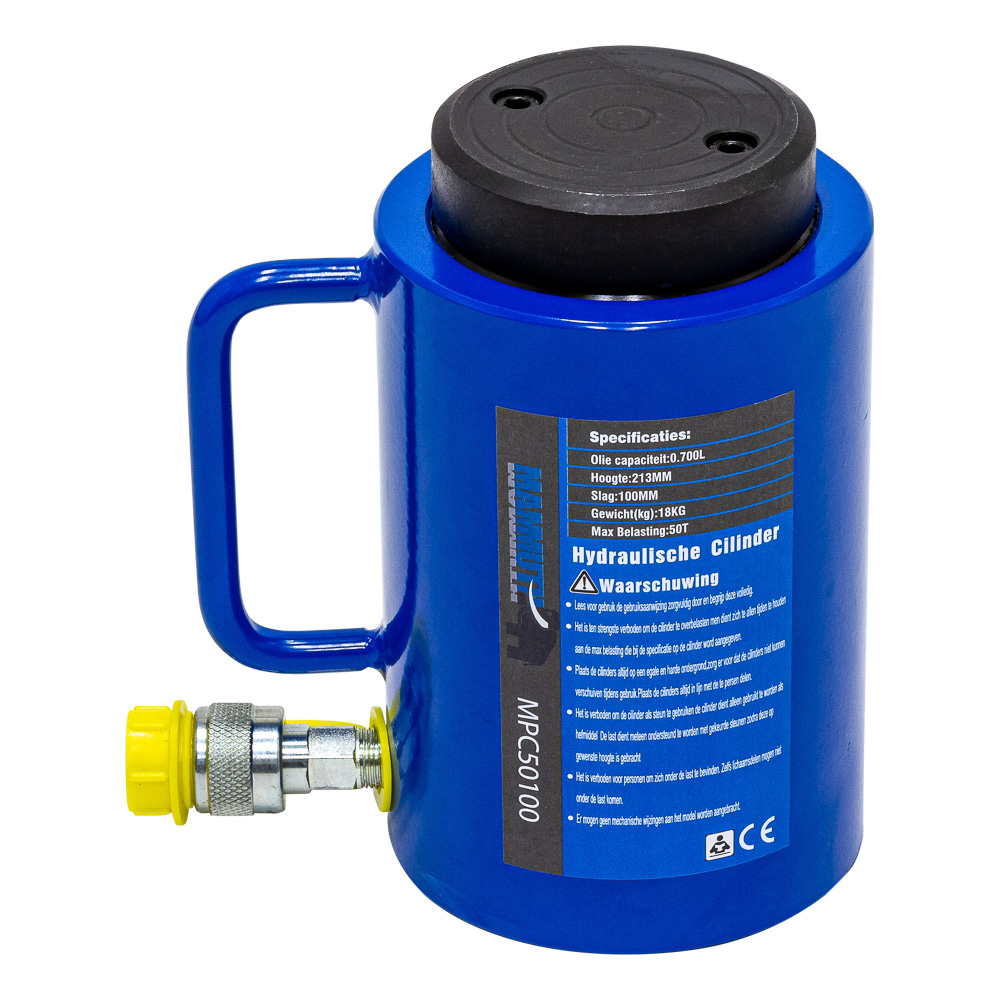

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

• tonnage = 50 ton

• slag = 100mm

• werkzaam cilinder oppervlak = 70,9cm^2

• olie capaciteit = 0,709 L

• hoogte van product = 212mm

• uitgeschoven hoogte = 313mm

• buiten diameter = 128mm

• draagvlak diameter = 95mm

• plunjer diameter = 85mm

• draad van de olie input (ZG) = 3/8" - 24

• hoogte van de bovenste dop = 26mm

• bovenste dop is afneembaar

• max. druk = 700bar

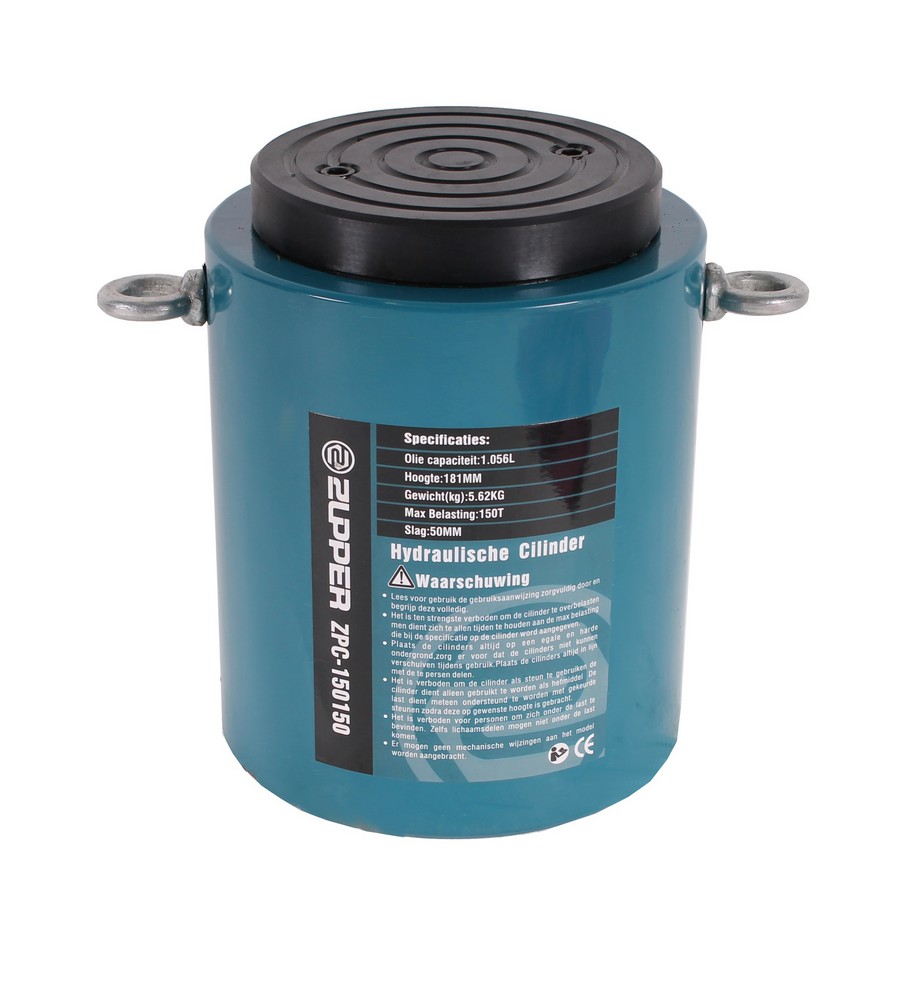

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

- tonnage = 150 ton
- slag = 150mm
- werkzaam cilinder oppervlak = 201cm^2
- olie capaciteit = 3,015 L
- hoogte van product = 266mm
- uitgeschoven hoogte = 431mm
- buiten diameter = 207mm
- draagvlak diameter = 160mm
- plunjer diameter = 140mm
- draad van de olie input (ZG) = 3/8" - 20
- hoogte van de bovenste dop = 31mm
- bovenste dop is afneembaar
- max. druk = 700bar

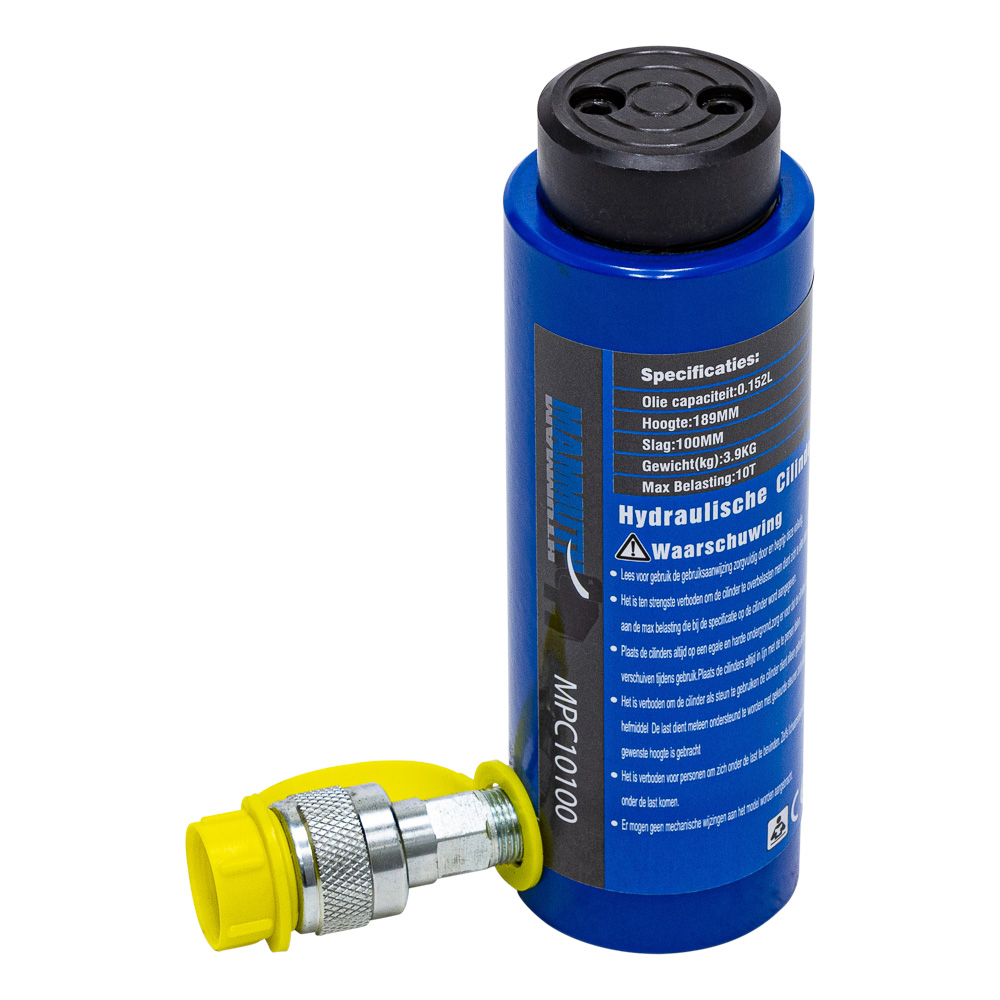

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

• tonnage = 10 ton

• slag = 100mm

• werkzaam cilinder oppervlak = 15,2cm^2

• olie capaciteit = 0,152 L

• hoogte van product = 191mm

• uitgeschoven hoogte = 289mm

• buiten diameter = 62mm

• draagvlak diameter = 44mm

• plunjer diameter = 38mm

• draad van de olie input (ZG) = 3/8" - 20

• hoogte van de bovenste dop = 21mm

• bovenste dop is afneembaar

• max. druk = 700bar

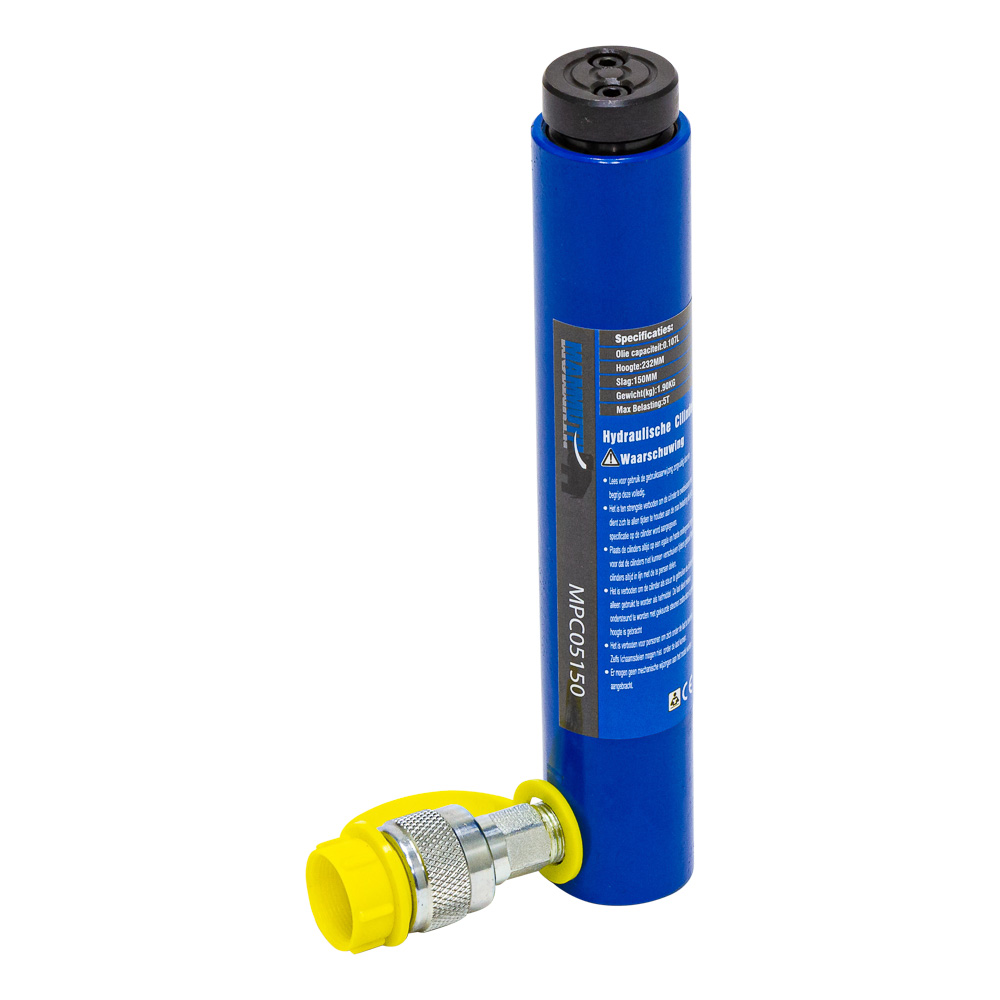

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

- tonnage = 5 ton
- slag = 150mm
- werkzaam cilinder oppervlak = 9,6cm^2
- olie capaciteit = 0,108 L
- hoogte van product = 233mm
- uitgeschoven hoogte = 382mm
- buiten diameter = 40mm
- draagvlak diameter = 30mm
- plunjer diameter = 25mm
- draad van de olie input (ZG) = 1/4" - 18
- hoogte van de bovenste dop = 13mm
- bovenste dop is afneembaar
- max. druk = 700bar

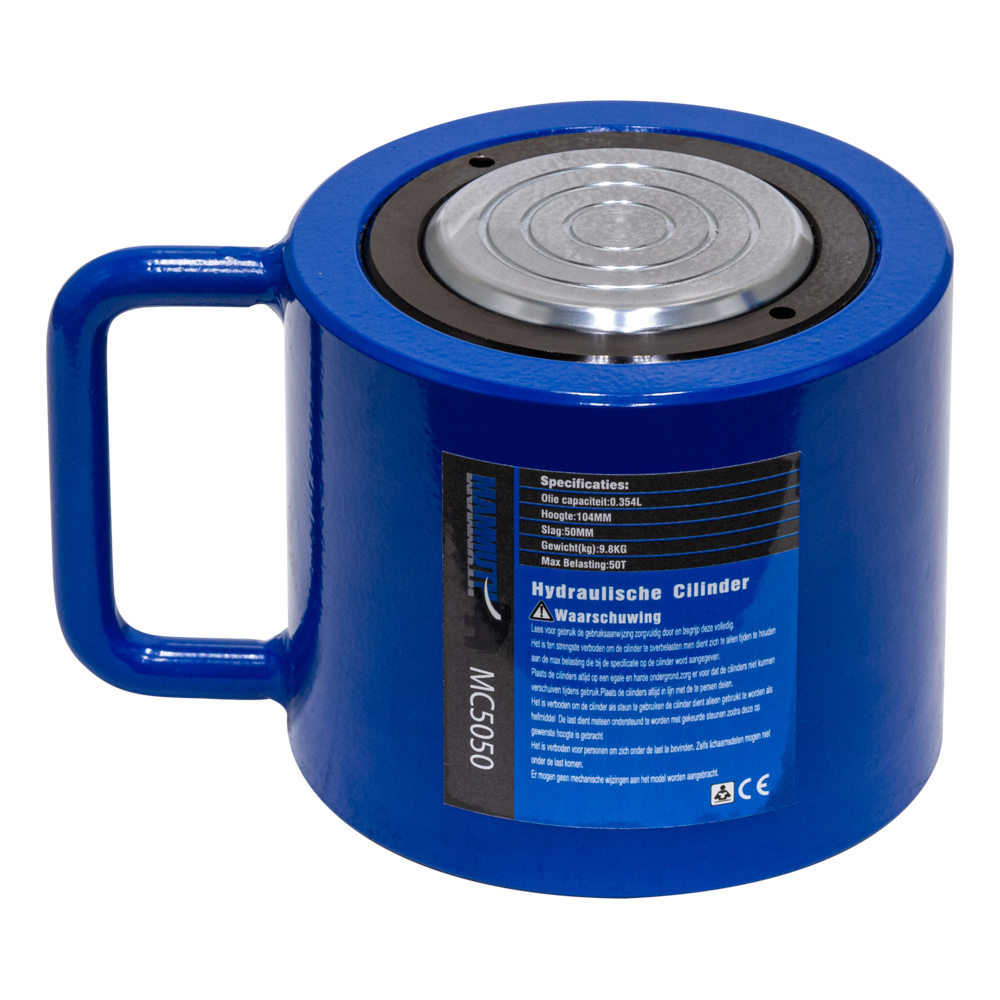

Hydraulische cilinder

De gegevens zijn van een ingeschoven cilinder. Als de slag hoger moet zijn, worden de ZFL cilinders aanbevolen.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.

• tonnage = 50 ton

• slag = 50mm

• werkzaam cilinder oppervlak = 56,7cm^2

• olie capaciteit = 0,354 L

• hoogte van product = 104mm

• uitgeschoven hoogte = 154mm

• buiten diameter = 128mm

• draagvlak diameter = 65mm

• plunjer diameter = 95mm

• draad van de olie input (ZG) = 3/8" - 19

• hoogte van de bovenste dop = 2mm

• bovenste dop is afneembaar

• max. druk = 700bar

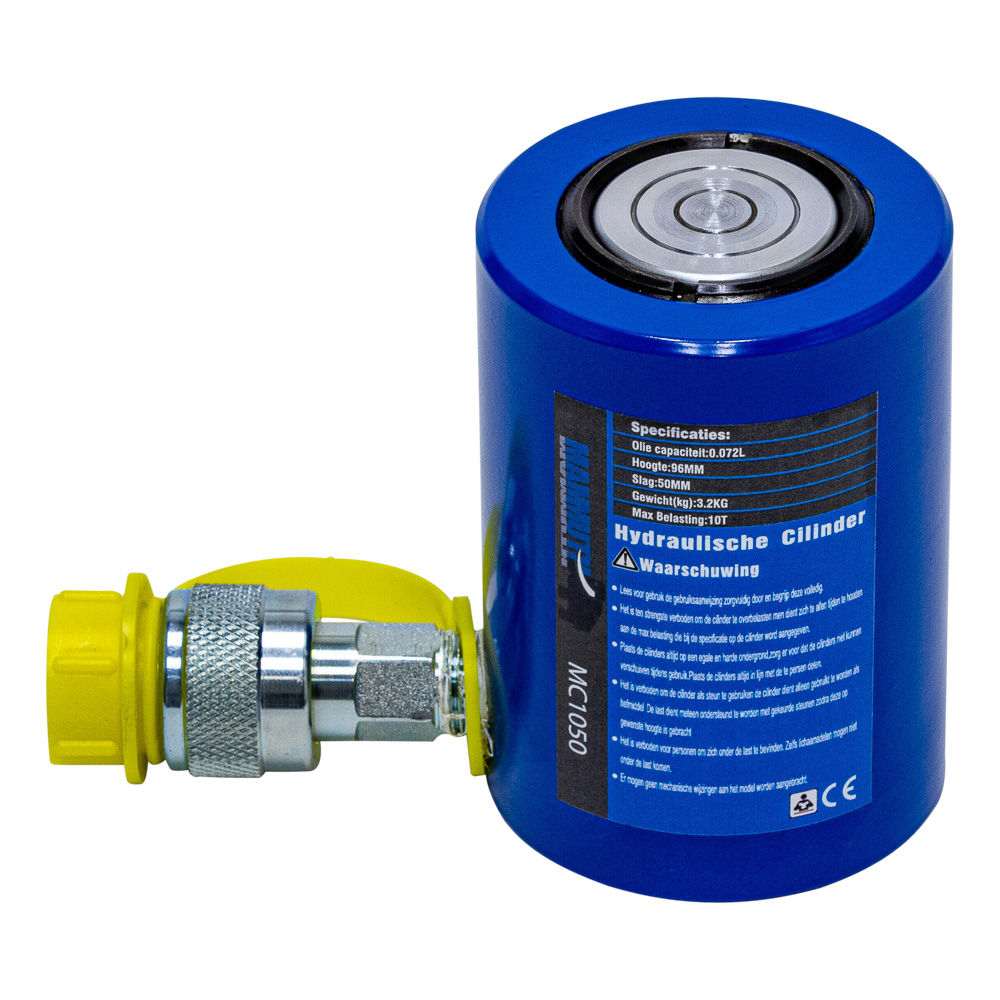

Hydraulische cilinder

De gegevens zijn van een ingeschoven cilinder. Als de slag hoger moet zijn, worden de ZFL cilinders aanbevolen.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.

- tonnage = 10 ton
- slag = 50mm
- werkzaam cilinder oppervlak = 15,2cm^2
- olie capaciteit = 0,075 L
- hoogte van product = 106mm
- uitgeschoven hoogte = 156mm
- buiten diameter = 73mm
- draagvlak diameter = 44mm
- plunjer diameter = 38mm
- draad van de olie input (ZG) = 3/8" - 16,3
- max. druk = 700bar

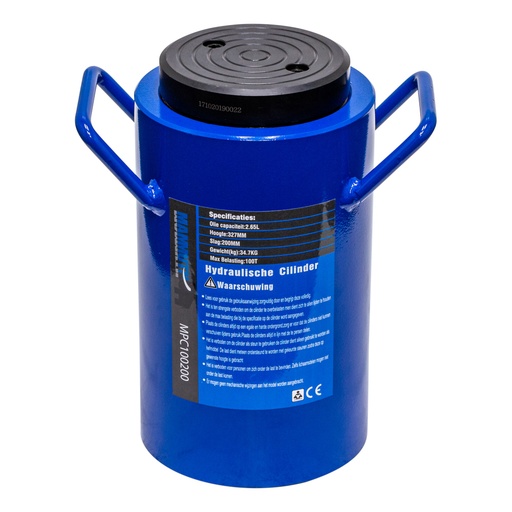

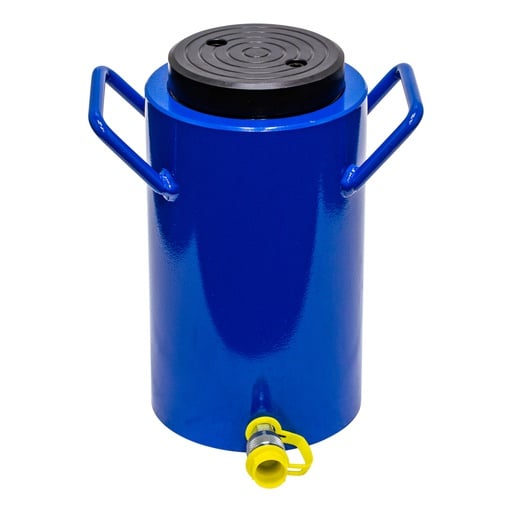

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

• tonnage = 100 ton

• slag = 200mm

• werkzaam cilinder oppervlak = 132,7cm^2

• olie capaciteit = 2,65 L

• hoogte van product = 312mm

• uitgeschoven hoogte = 527mm

• buiten diameter = 175mm

• draagvlak diameter = 130mm

• plunjer diameter = 110mm

• draad van de olie input (ZG) = 3/8" - 22,5

• hoogte van de bovenste dop = 27mm

• bovenste dop is afneembaar

• max. druk = 700bar

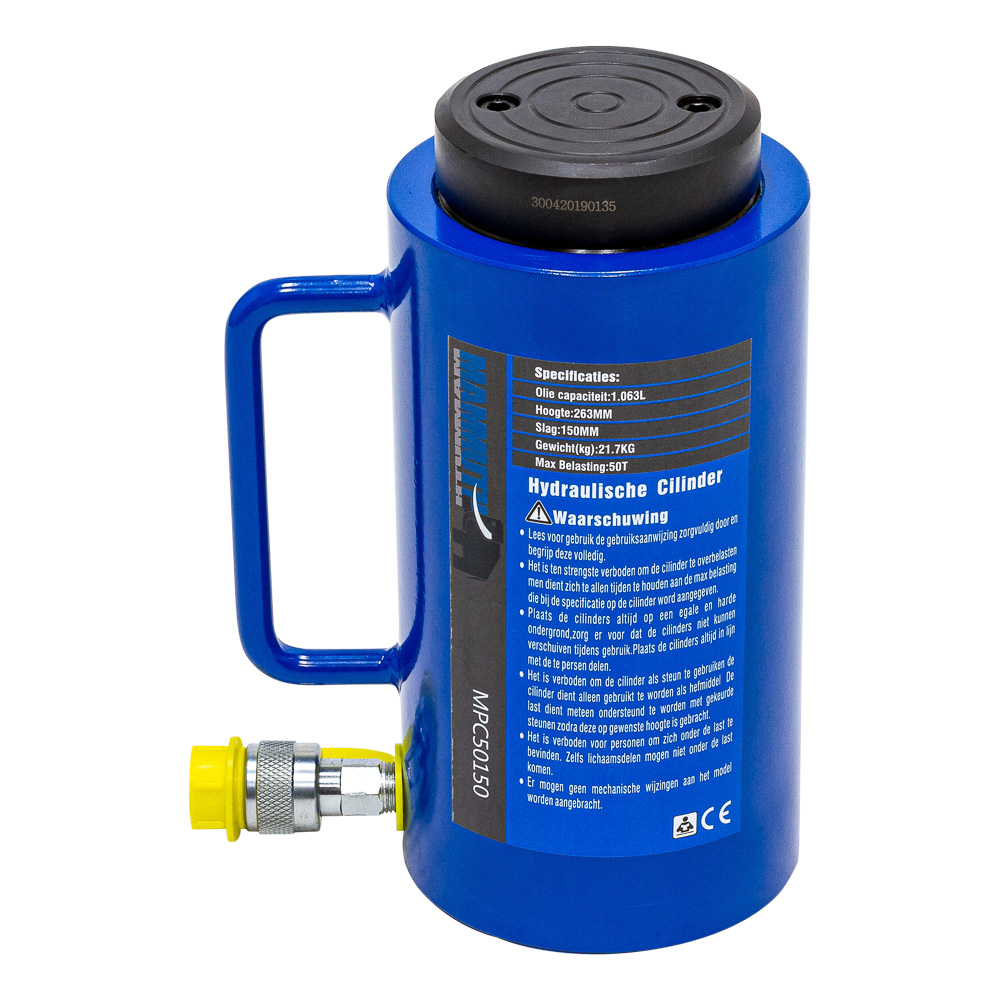

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

• tonnage = 50 ton

• slag = 150mm

• werkzaam cilinder oppervlak = 70,9cm^2

• olie capaciteit = 1,063 L

• hoogte van product = 262mm

• uitgeschoven hoogte = 413mm

• buiten diameter = 128mm

• draagvlak diameter = 95mm

• plunjer diameter = 85mm

• draad van de olie input (ZG) = 3/8" - 24

• hoogte van de bovenste dop = 26mm

• bovenste dop is afneembaar

• max. druk = 700bar

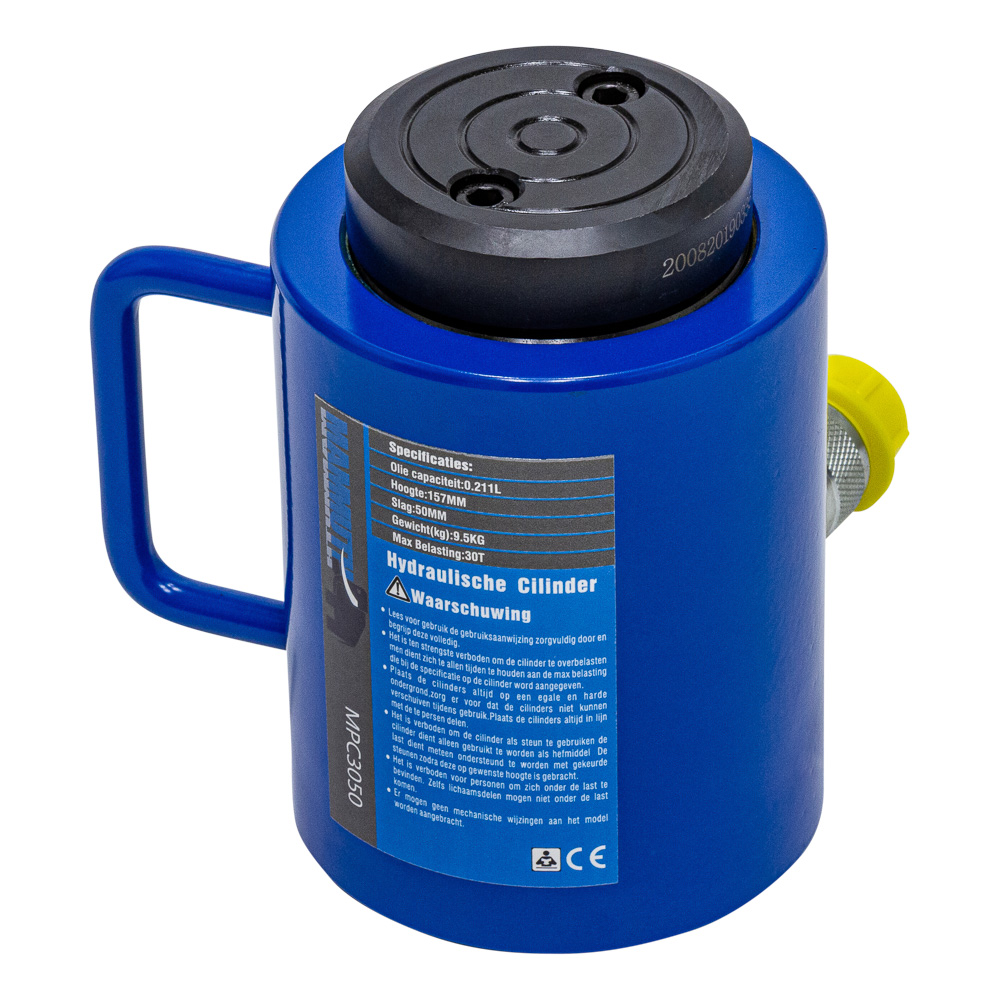

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

- tonnage = 30 ton
- slag = 50mm
- werkzaam cilinder oppervlak = 44,2cm^2
- olie capaciteit = 0,221 L
- hoogte van product = 157mm
- uitgeschoven hoogte = 207mm
- buiten diameter = 107mm
- draagvlak diameter = 75mm
- plunjer diameter = 65mm
- draad van de olie input (ZG) = 3/8" - 23
- hoogte van de bovenste dop = 22mm
- bovenste dop is afneembaar
- max. druk = 700bar

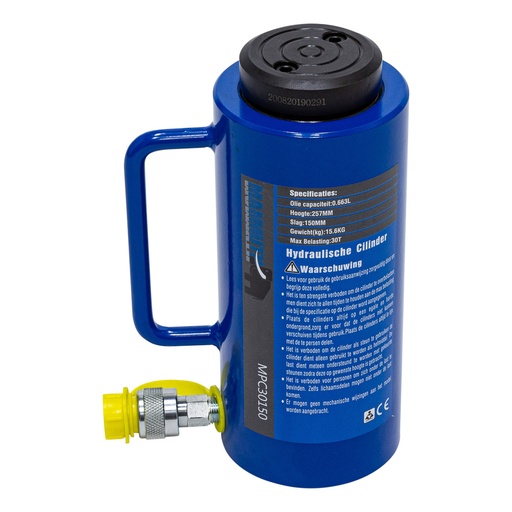

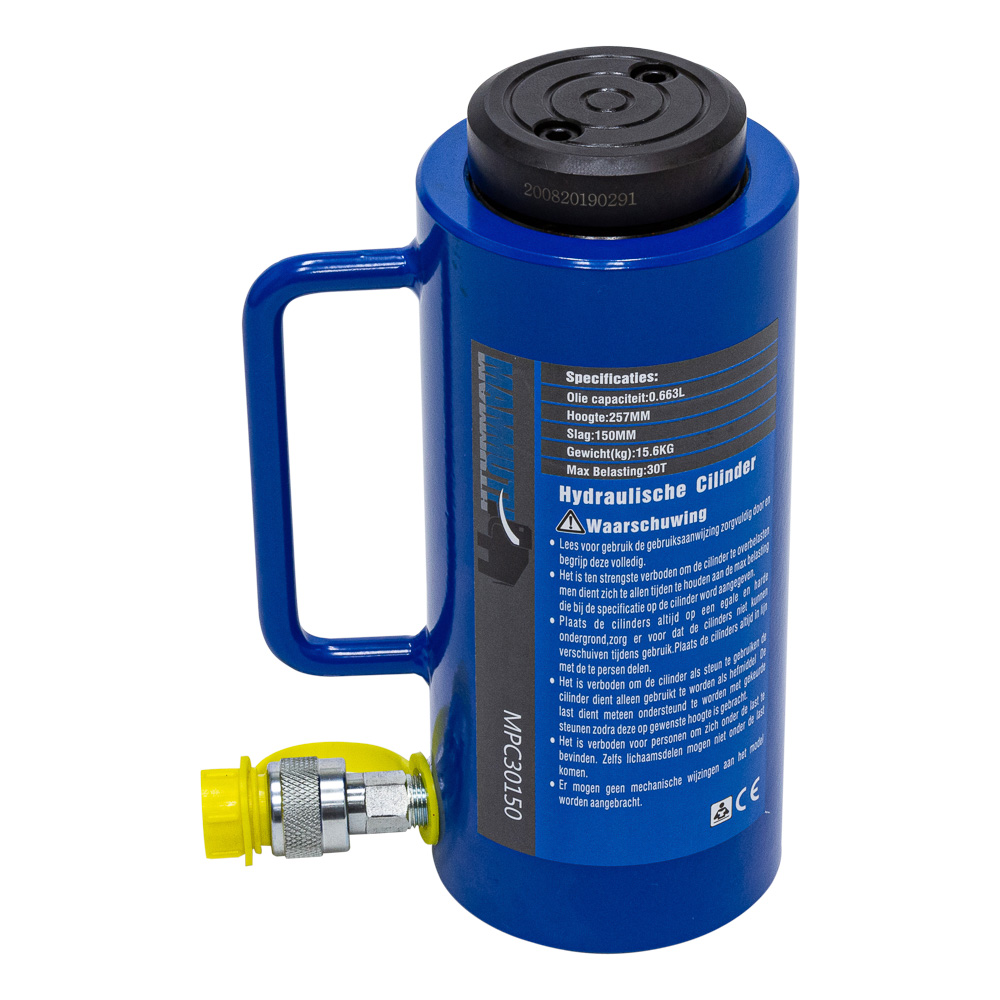

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

- tonnage = 30 ton
- slag = 150mm
- werkzaam cilinder oppervlak = 44,2cm^2
- olie capaciteit = 0,663 L
- hoogte van product = 256mm
- uitgeschoven hoogte = 407mm
- buiten diameter = 107mm
- draagvlak diameter = 75mm
- plunjer diameter = 65mm
- draad van de olie input (ZG) = 3/8" - 23
- hoogte van de bovenste dop = 22mm
- bovenste dop is afneembaar
- max. druk = 700bar

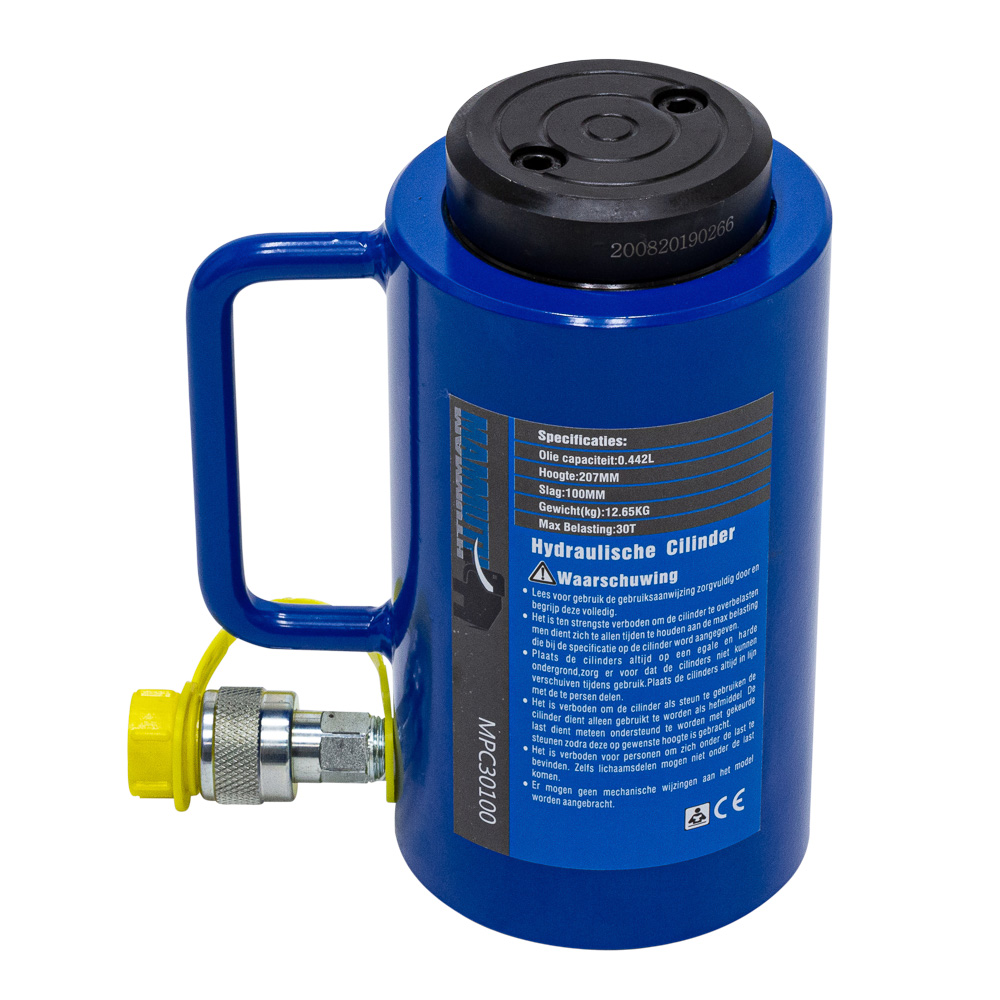

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

• tonnage = 30 ton

• slag = 100mm

• werkzaam cilinder oppervlak = 44,2cm^2

• olie capaciteit = 0,442 L

• hoogte van product = 209mm

• uitgeschoven hoogte = 307mm

• buiten diameter = 107mm

• draagvlak diameter = 75mm

• plunjer diameter = 65mm

• draad van de olie input (ZG) = 3/8" - 23

• hoogte van de bovenste dop = 22mm

• bovenste dop is afneembaar

• max. druk = 700bar

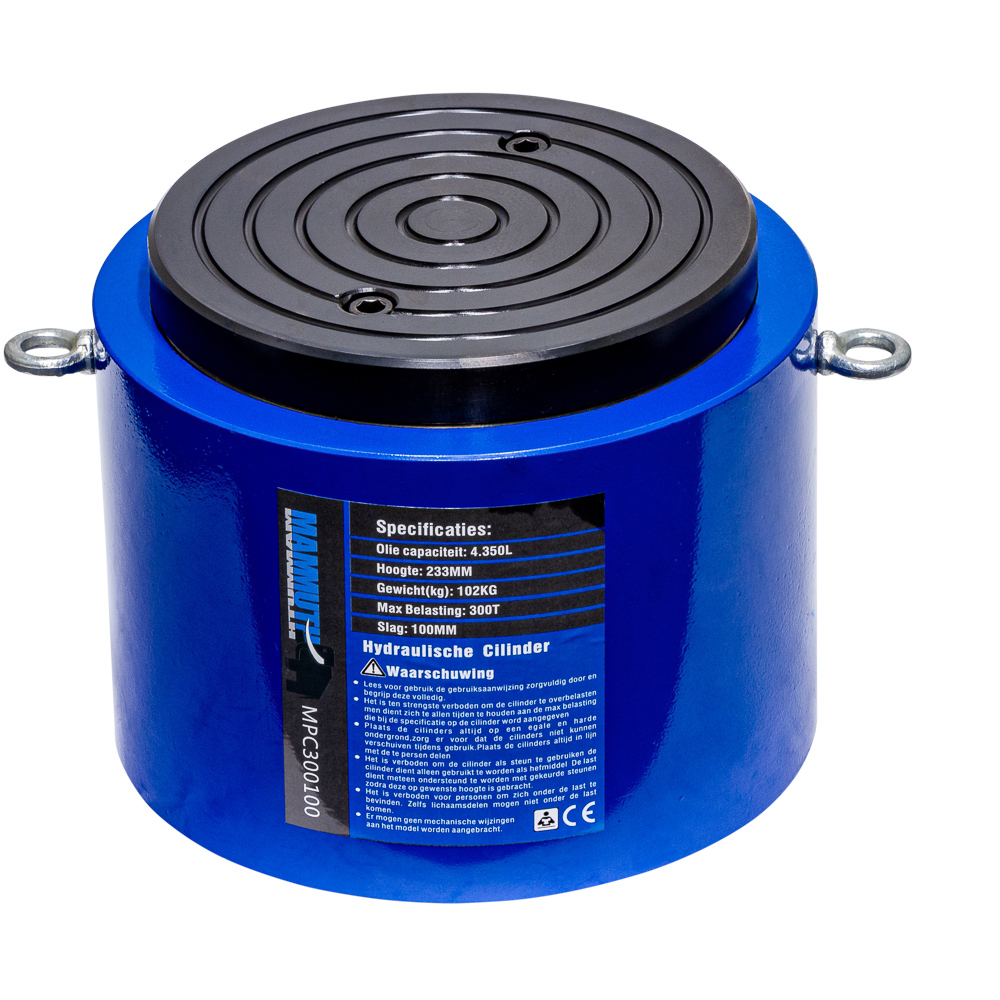

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

• tonnage = 300 ton

• slag = 100mm

• werkzaam cilinder oppervlak = 415,3cm^2

• olie capaciteit = 4,153 L

• hoogte van product = 233mm

• uitgeschoven hoogte = 333mm

• buiten diameter = 287mm

• draagvlak diameter = 230mm

• plunjer diameter = 210mm

• draad van de olie input (ZG) = 3/8" - 25,7

• hoogte van de bovenste dop = 31mm

• bovenste dop is afneembaar

• max. druk = 700bar

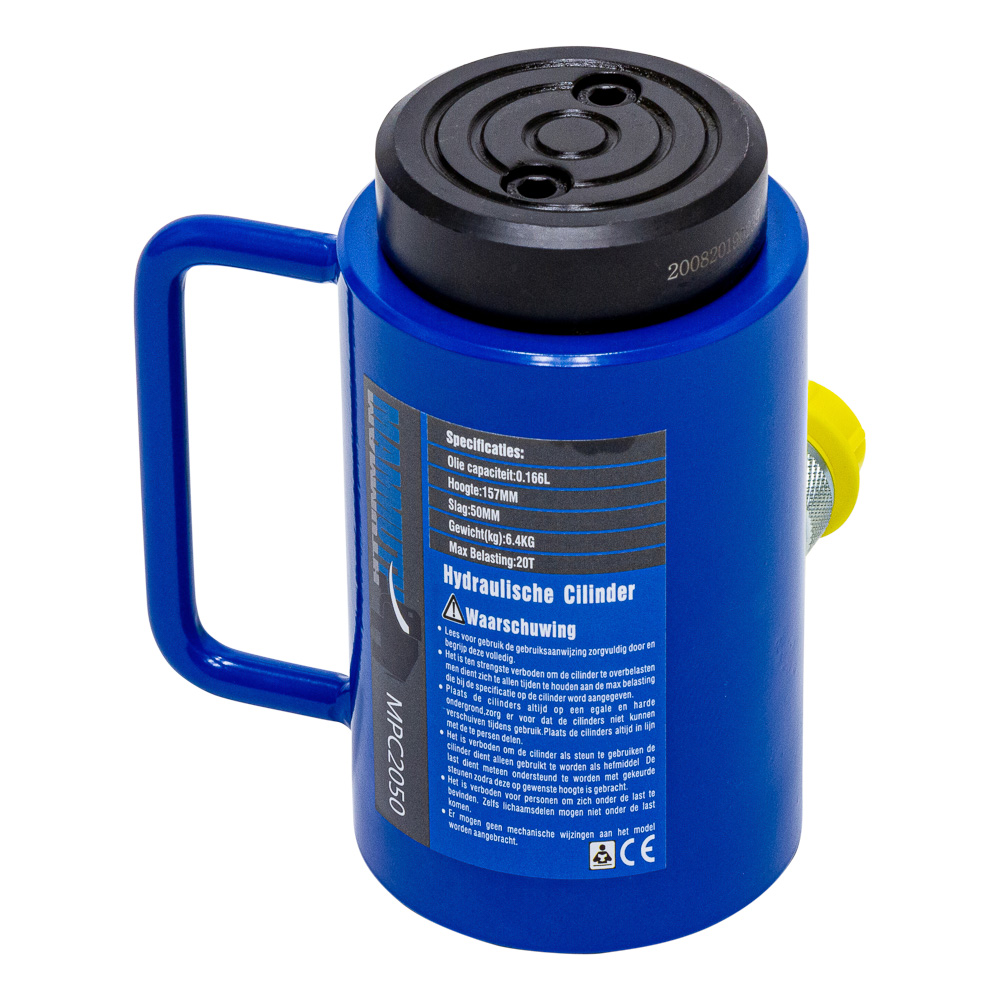

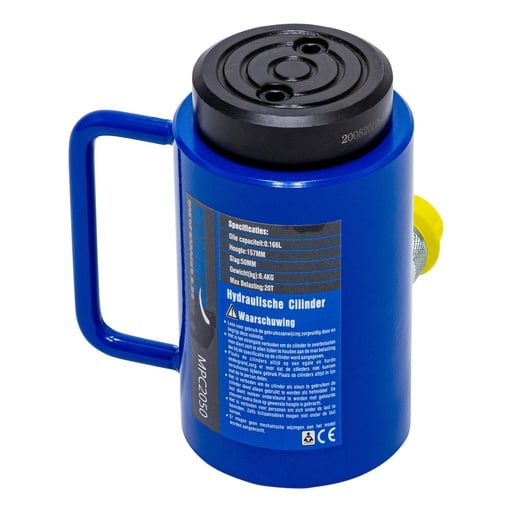

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

• tonnage = 20 ton

• slag = 50mm

• werkzaam cilinder oppervlak = 26,4cm^2

• olie capaciteit = 0,140 L

• hoogte van product = 157mm

• uitgeschoven hoogte = 207mm

• buiten diameter = 88mm

• draagvlak diameter = 65mm

• plunjer diameter = 58mm

• draad van de olie input (ZG) = 3/8" - 19

• hoogte van de bovenste dop = 20mm

• bovenste dop is afneembaar

• max. druk = 700bar

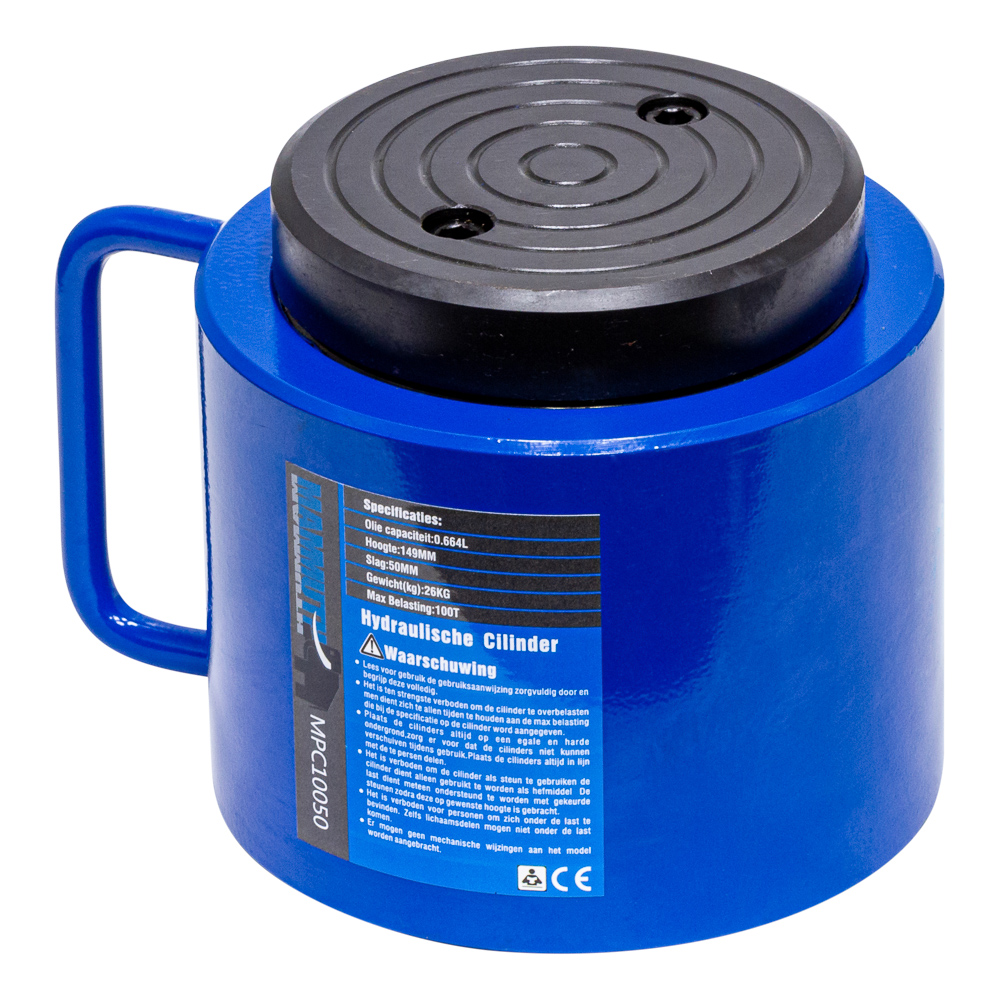

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

• tonnage = 100 ton

• slag = 50mm

• werkzaam cilinder oppervlak = 132,7cm^2

• olie capaciteit = 0,660 L

• hoogte van product = 162mm

• uitgeschoven hoogte = 199mm

• buiten diameter = 177mm

• draagvlak diameter = 130mm

• plunjer diameter = 110mm

• draad van de olie input (ZG) = 3/8" - 22,5

• hoogte van de bovenste dop = 27mm

• bovenste dop is afneembaar

• max. druk = 700bar

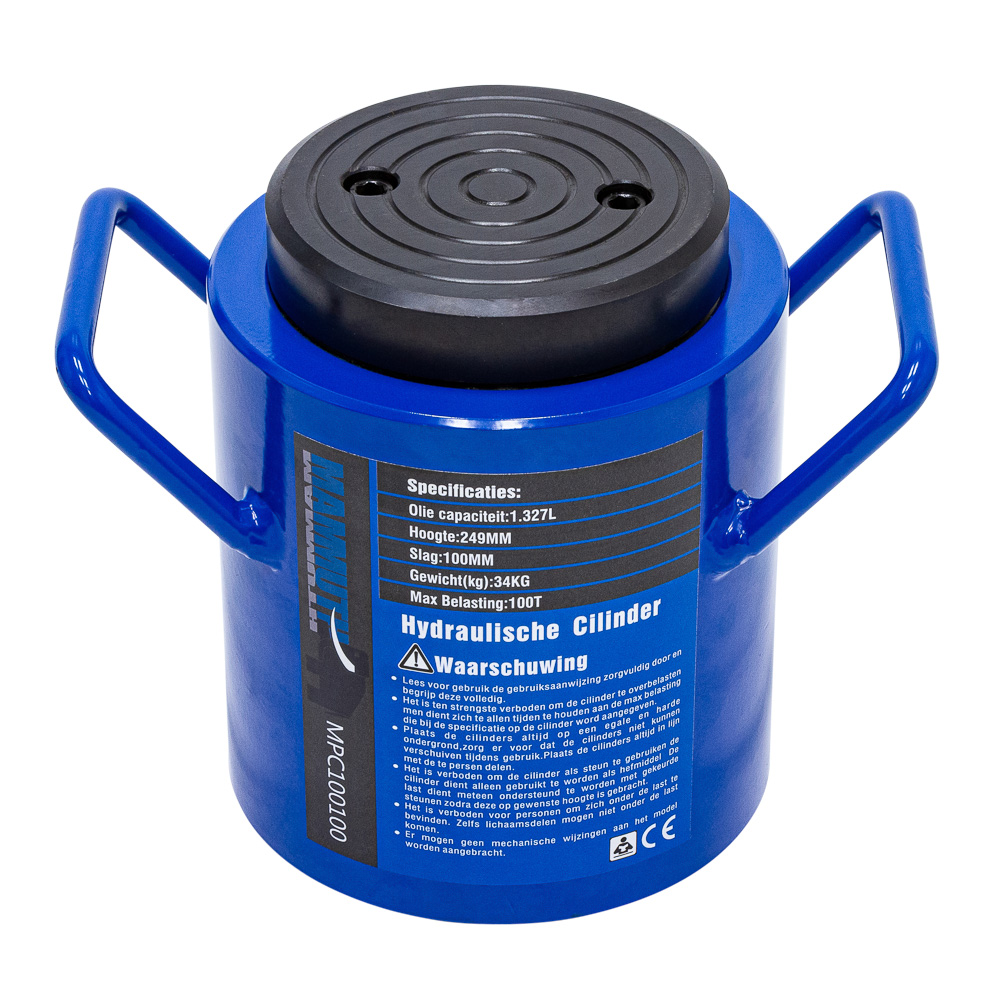

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

• tonnage = 100 ton

• slag = 100mm

• werkzaam cilinder oppervlak = 132,7cm^2

• olie capaciteit = 1,327 L

• hoogte van product = 212mm

• uitgeschoven hoogte = 349mm

• buiten diameter = 175mm

• draagvlak diameter = 130mm

• plunjer diameter = 110mm

• draad van de olie input (ZG) = 3/8" - 22,5

• hoogte van de bovenste dop = 27mm

• bovenste dop is afneembaar

• max. druk = 700bar

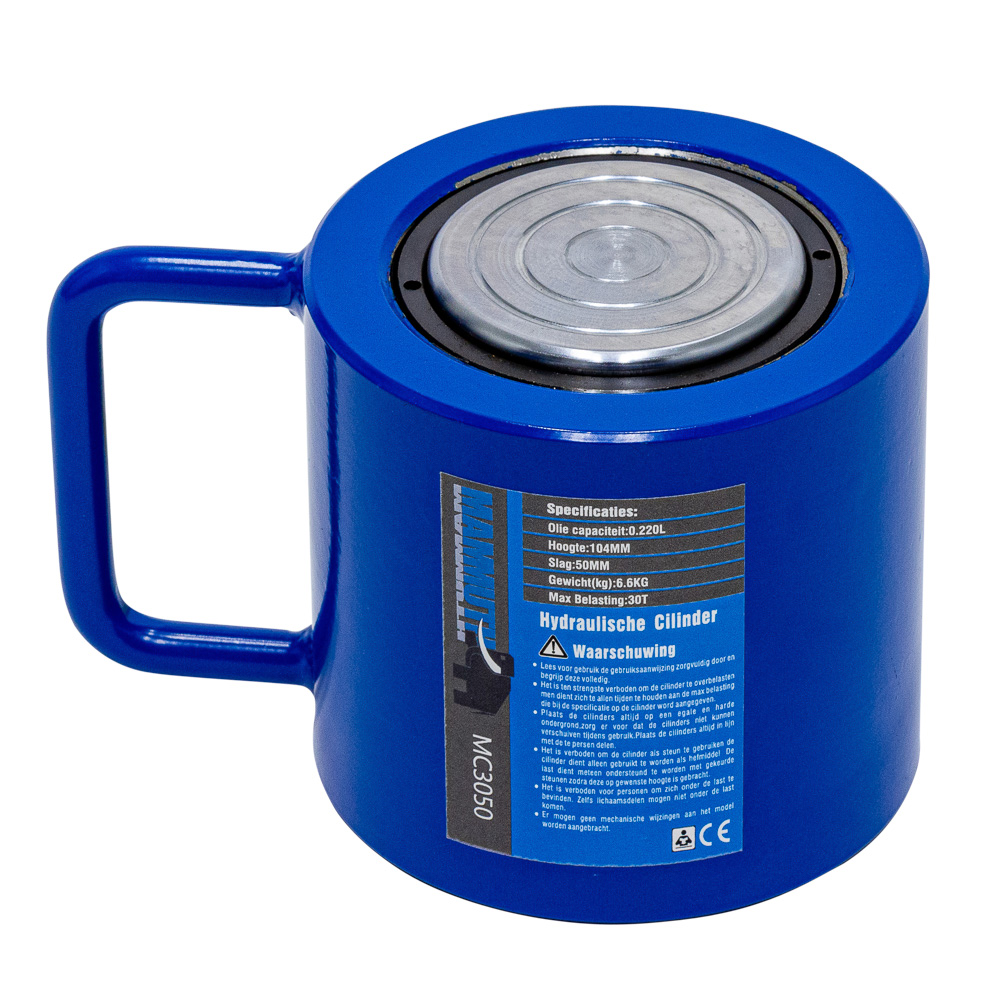

Hydraulische cilinder

De gegevens zijn van een ingeschoven cilinder. Als de slag hoger moet zijn, worden de ZFL cilinders aanbevolen.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.

- tonnage = 30 ton
- slag = 50mm
- werkzaam cilinder oppervlak = 31,1cm^2
- olie capaciteit = 0,22 L
- hoogte van product = 104mm
- uitgeschoven hoogte = 154mm
- buiten diameter = 105mm
- draagvlak diameter = 68mm
- plunjer diameter = 75mm
- draad van de olie input (ZG) = 3/8" - 19
- hoogte van de bovenste dop = 2mm
- bovenste dop is afneembaar
- max. druk = 700bar

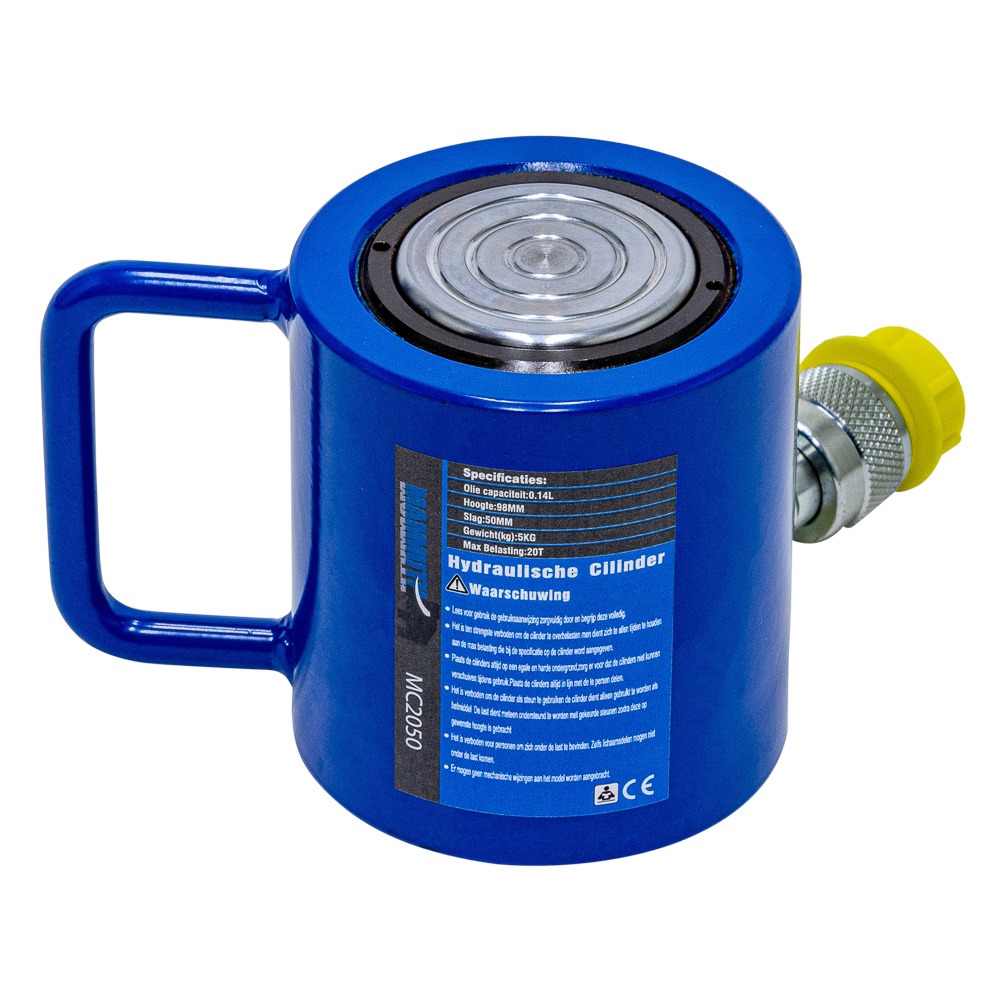

Hydraulische cilinder

De gegevens zijn van een ingeschoven cilinder. Als de slag hoger moet zijn, worden de ZFL cilinders aanbevolen.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.

- tonnage = 20 ton
- slag = 50mm
- werkzaam cilinder oppervlak = 22cm^2
- olie capaciteit = 0,14 L
- hoogte van product = 98mm
- uitgeschoven hoogte = 148mm
- buiten diameter = 88mm
- draagvlak diameter = 65mm
- plunjer diameter = 53mm
- draad van de olie input (ZG) = 3/8" - 19
- hoogte van de bovenste dop = 2mm
- bovenste dop is afneembaar
- max. druk = 700bar

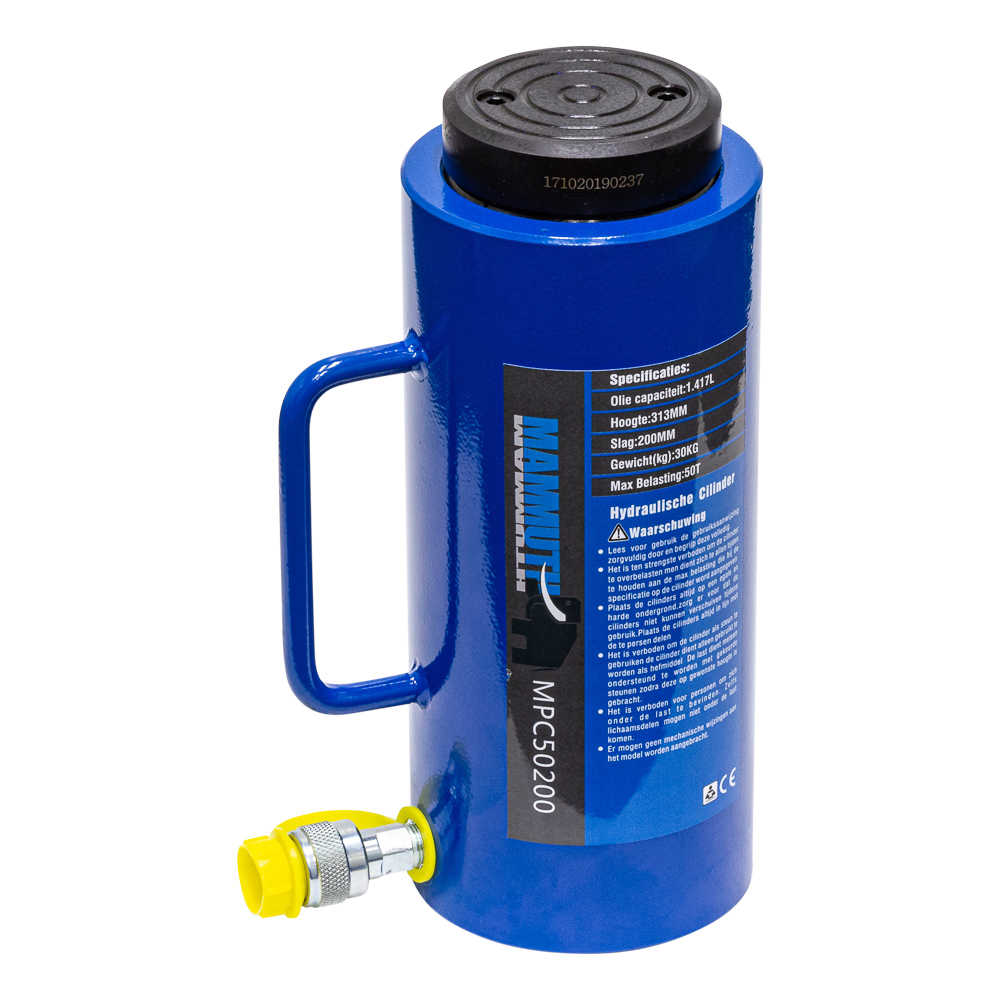

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

• tonnage = 50 ton

• slag = 200mm

• werkzaam cilinder oppervlak = 70,9cm^2

• olie capaciteit = 1,417 L

• hoogte van product = 312mm

• uitgeschoven hoogte = 513mm

• buiten diameter = 128mm

• draagvlak diameter = 95mm

• plunjer diameter = 85mm

• draad van de olie input (ZG) = 3/8" - 24

• hoogte van de bovenste dop = 26mm

• bovenste dop is afneembaar

• max. druk = 700bar

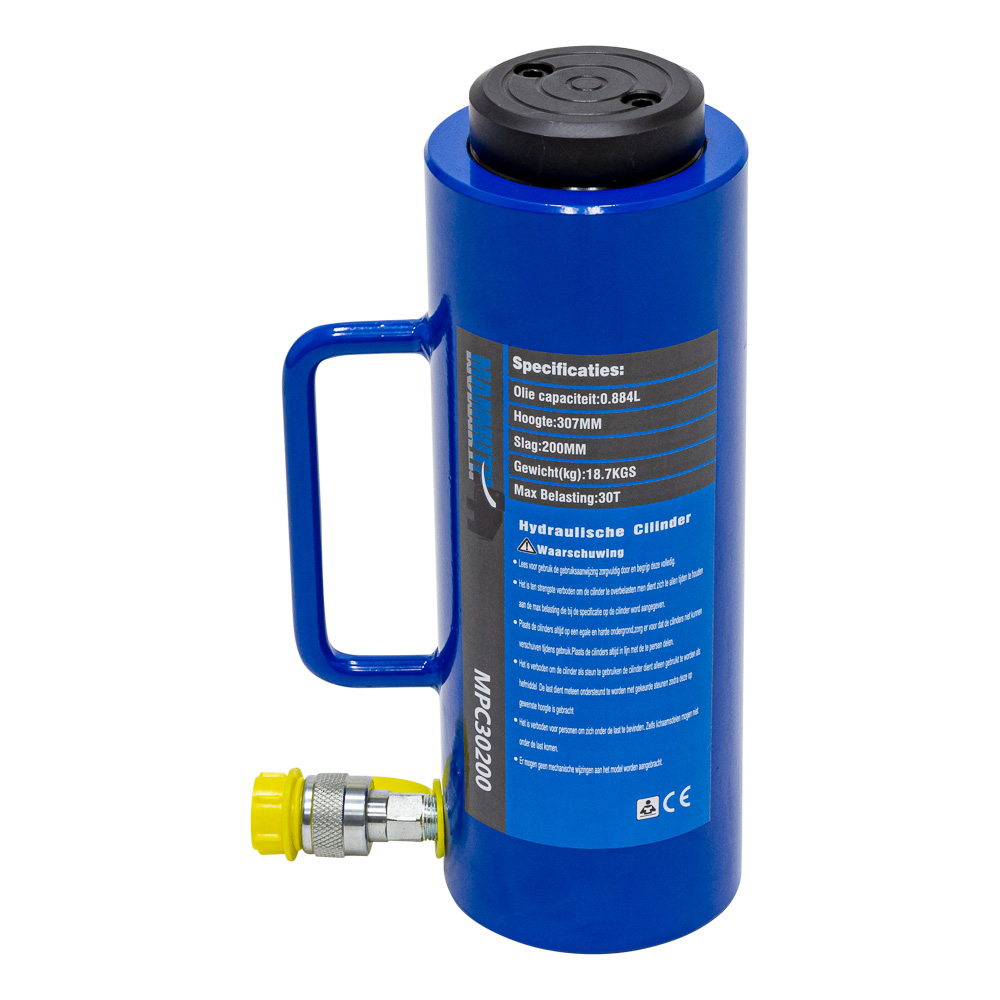

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

- tonnage = 30 ton
- slag = 200mm
- werkzaam cilinder oppervlak = 44,2cm^2
- olie capaciteit = 0,884 L
- hoogte van product = 308mm
- uitgeschoven hoogte = 507mm
- buiten diameter = 107mm
- draagvlak diameter = 75mm
- plunjer diameter = 65mm
- draad van de olie input (ZG) = 3/8" - 23
- hoogte van de bovenste dop = 22mm
- bovenste dop is afneembaar
- max. druk = 700bar
