Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

- tonnage = 300 ton
- slag = 50mm
- werkzaam cilinder oppervlak = 514,5cm^2
- olie capaciteit = 2,08 L
- hoogte van product = 181mm
- uitgeschoven hoogte = 231mm
- buiten diameter = 287mm
- draagvlak diameter = 230mm
- plunjer diameter = 210mm
- draad van de olie input (ZG) = 3/8" - 19
- hoogte van de bovenste dop = 31mm
- bovenste dop is afneembaar
- max. druk = 700bar

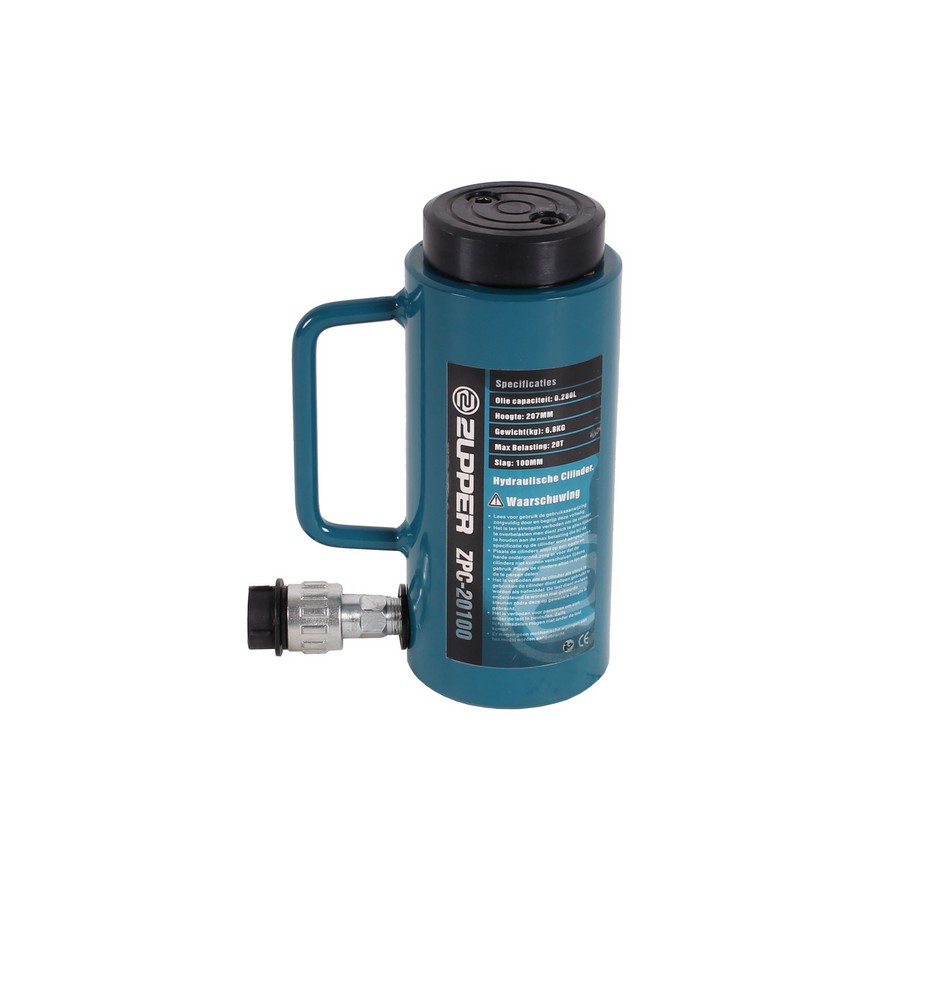

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

- tonnage = 20 ton
- slag = 100mm
- werkzaam cilinder oppervlak = 33,2cm^2
- olie capaciteit = 0,332 L
- hoogte van product = 207mm
- uitgeschoven hoogte = 307mm
- buiten diameter = 88mm
- draagvlak diameter = 65mm
- plunjer diameter = 55mm
- draad van de olie input (ZG) = 3/8" - 23
- hoogte van de bovenste dop = 21mm
- bovenste dop is afneembaar
- max. druk = 700bar

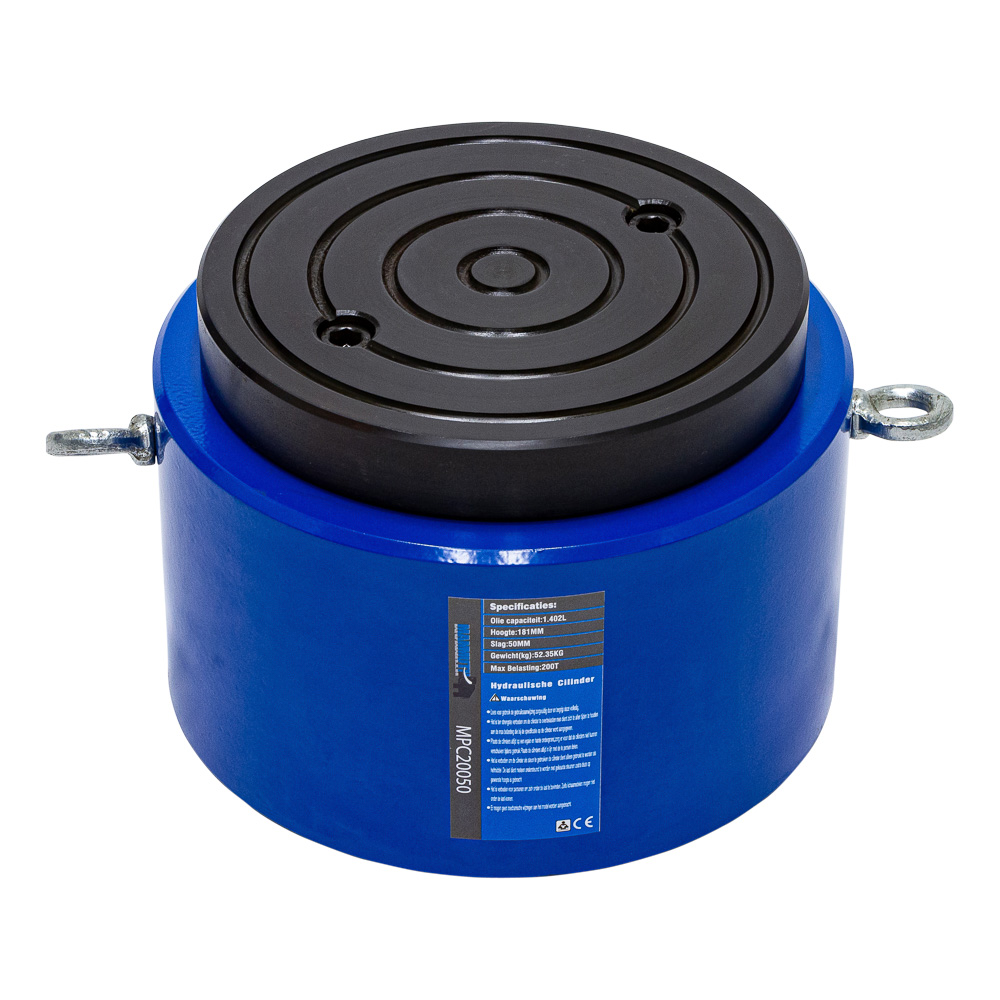

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

- tonnage = 200 ton
- slag = 50mm
- werkzaam cilinder oppervlak = 280,4cm^2
- olie capaciteit = 1,402 L
- hoogte van product = 171mm
- uitgeschoven hoogte = 231mm
- buiten diameter = 237mm
- draagvlak diameter = 189mm
- plunjer diameter = 169mm
- draad van de olie input (ZG) = 3/8" - 25
- hoogte van de bovenste dop = 31mm
- bovenste dop is afneembaar
- max. druk = 700bar

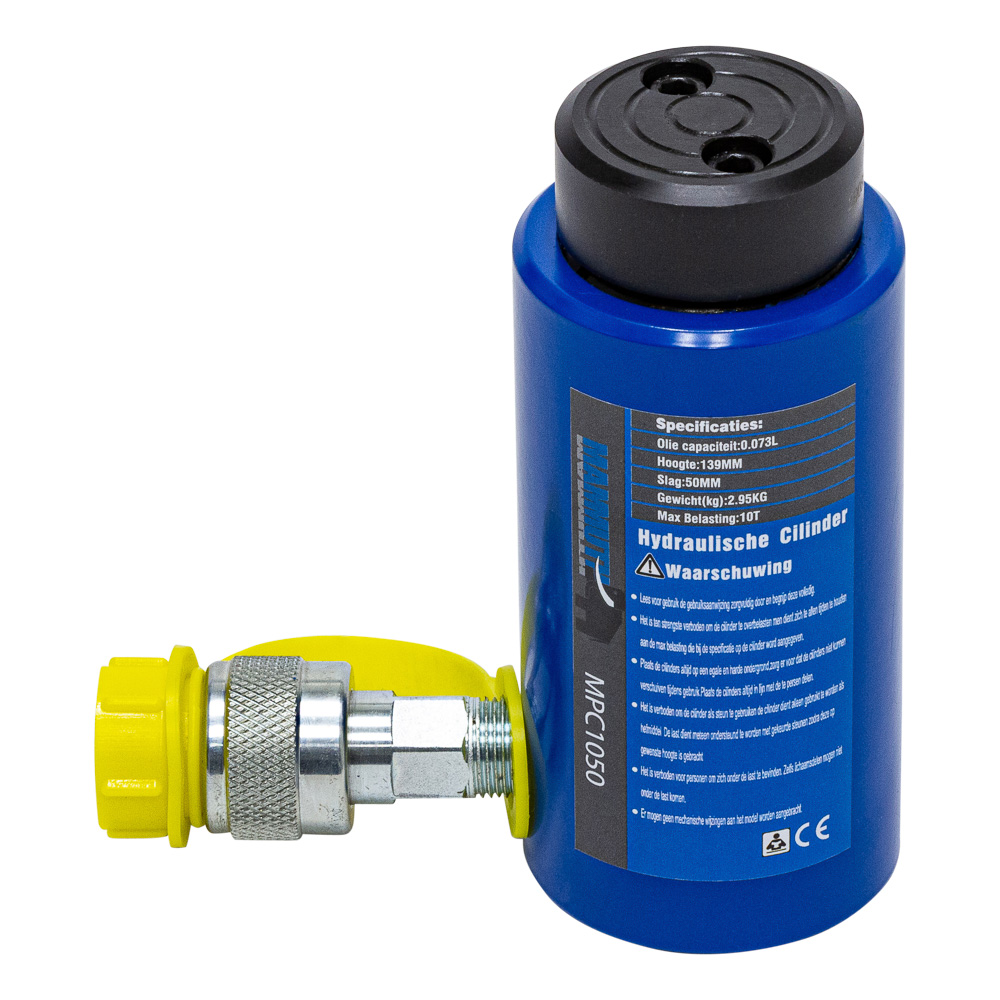

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

• tonnage = 10 ton

• slag = 50mm

• werkzaam cilinder oppervlak = 15,2cm^2

• olie capaciteit = 0,075 L

• hoogte van product = 139mm

• uitgeschoven hoogte = 189mm

• buiten diameter = 62mm

• draagvlak diameter = 44mm

• plunjer diameter = 38mm

• draad van de olie input (ZG) = 3/8" - 20

• hoogte van de bovenste dop = 21mm

• Bovenste dop is afneembaar

• max. druk = 700bar

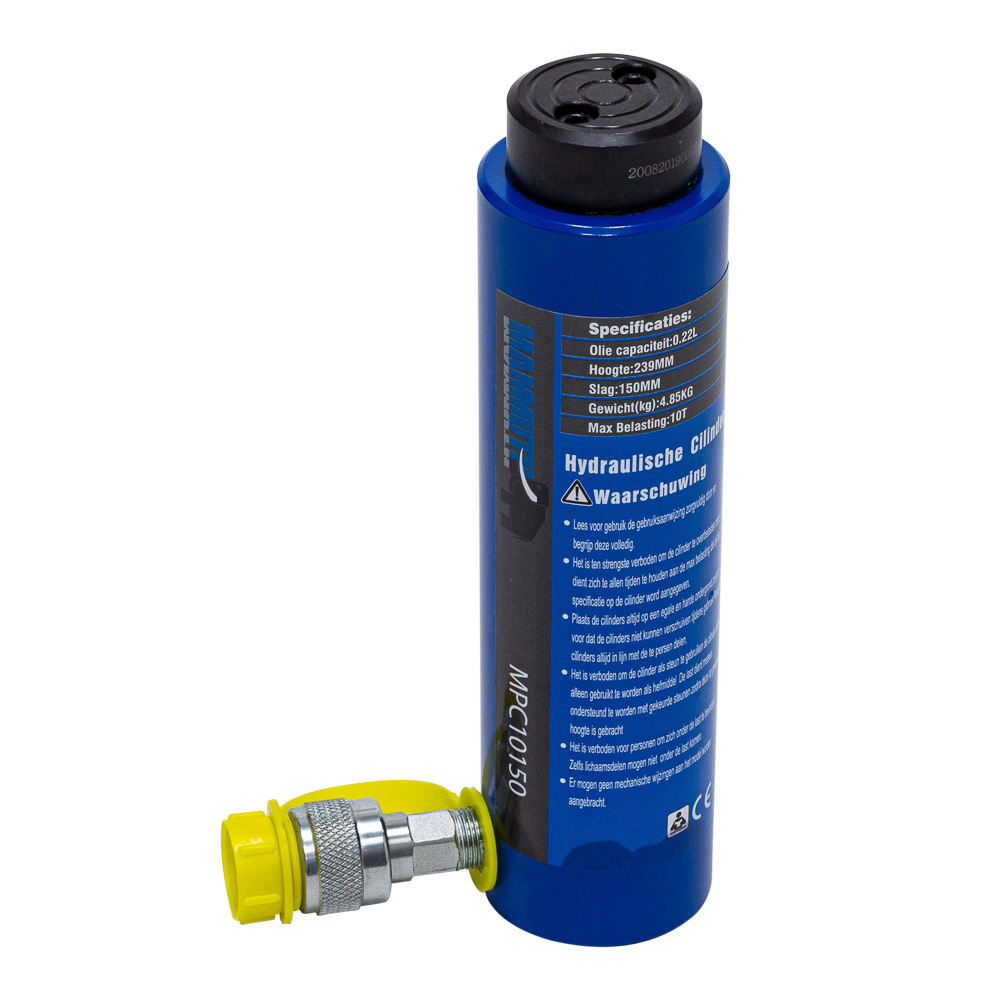

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

- tonnage = 10 ton
- slag = 150mm
- werkzaam cilinder oppervlak = 15,2cm^2
- olie capaciteit = 0,228 L
- hoogte van product = 241mm
- uitgeschoven hoogte = 389mm
- buiten diameter = 62mm
- draagvlak diameter = 44mm
- plunjer diameter = 38mm
- draad van de olie input (ZG) = 3/8" - 20
- hoogte van de bovenste dop = 21mm
- bovenste dop is afneembaar
- max. druk = 700bar

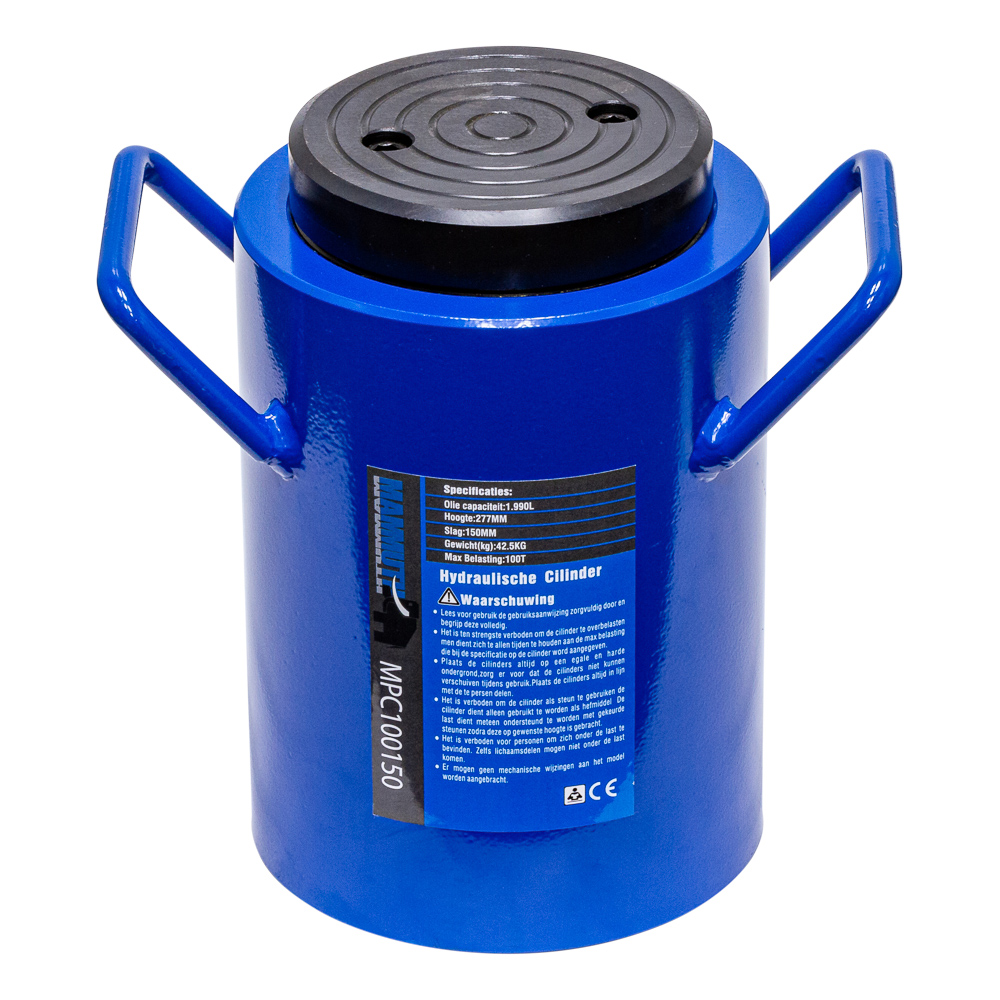

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

• tonnage = 100 ton

• slag = 150mm

• werkzaam cilinder oppervlak = 132,7cm^2

• olie capaciteit = 1,990 L

• hoogte van product = 262mm

• uitgeschoven hoogte = 427mm

• buiten diameter = 175mm

• draagvlak diameter = 130mm

• plunjer diameter = 110mm

• draad van de olie input (ZG) = 3/8" - 22,5

• hoogte van de bovenste dop = 27mm

• bovenste dop is afneembaar

• max. druk = 700bar

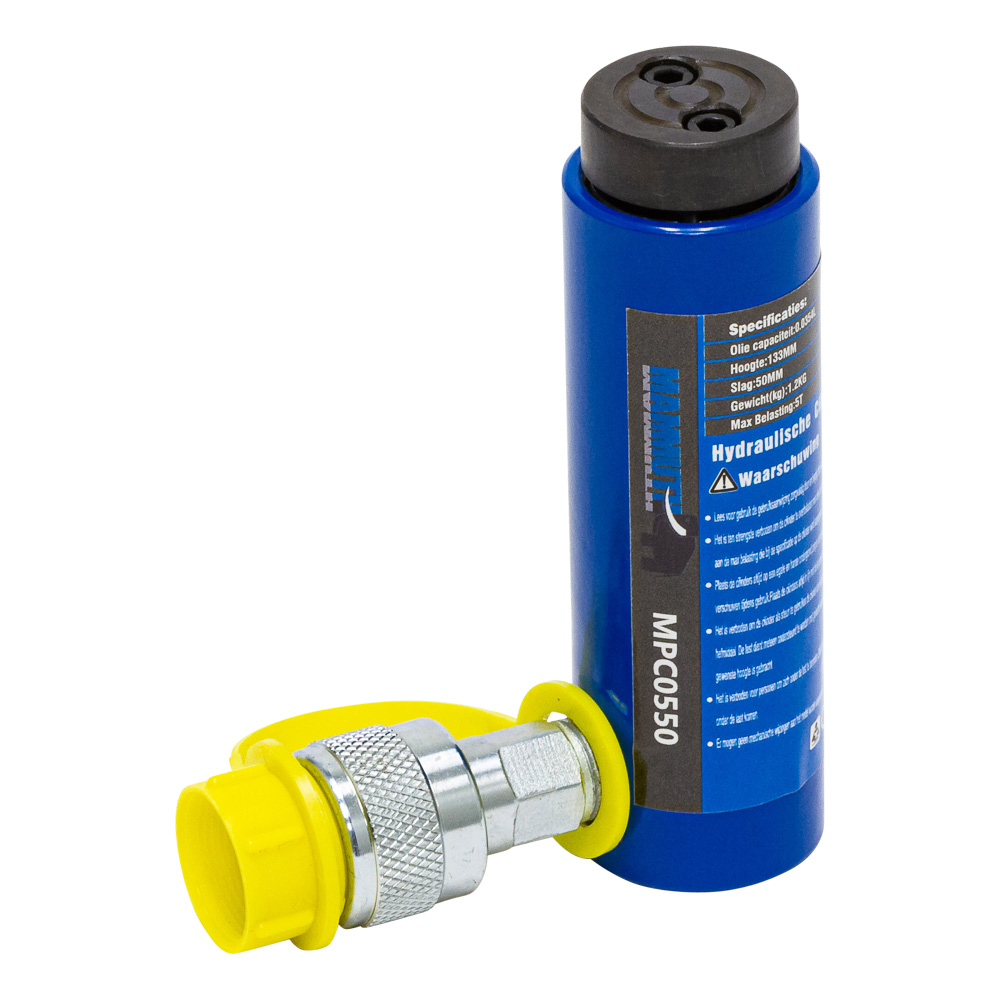

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

- tonnage = 5 ton
- slag = 50mm
- werkzaam cilinder oppervlak = 9,6cm^2
- olie capaciteit = 0,036 L
- hoogte van product = 133mm
- uitgeschoven hoogte = 183mm
- buiten diameter = 40mm
- draagvlak diameter = 30mm
- plunjer diameter = 25mm
- draad van de olie input (ZG) = 1/4" - 18
- hoogte van de bovenste dop = 13mm
- bovenste dop is afneembaar
- max. druk = 700bar

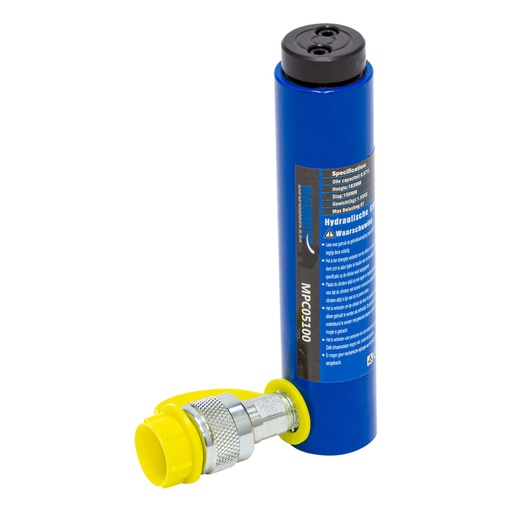

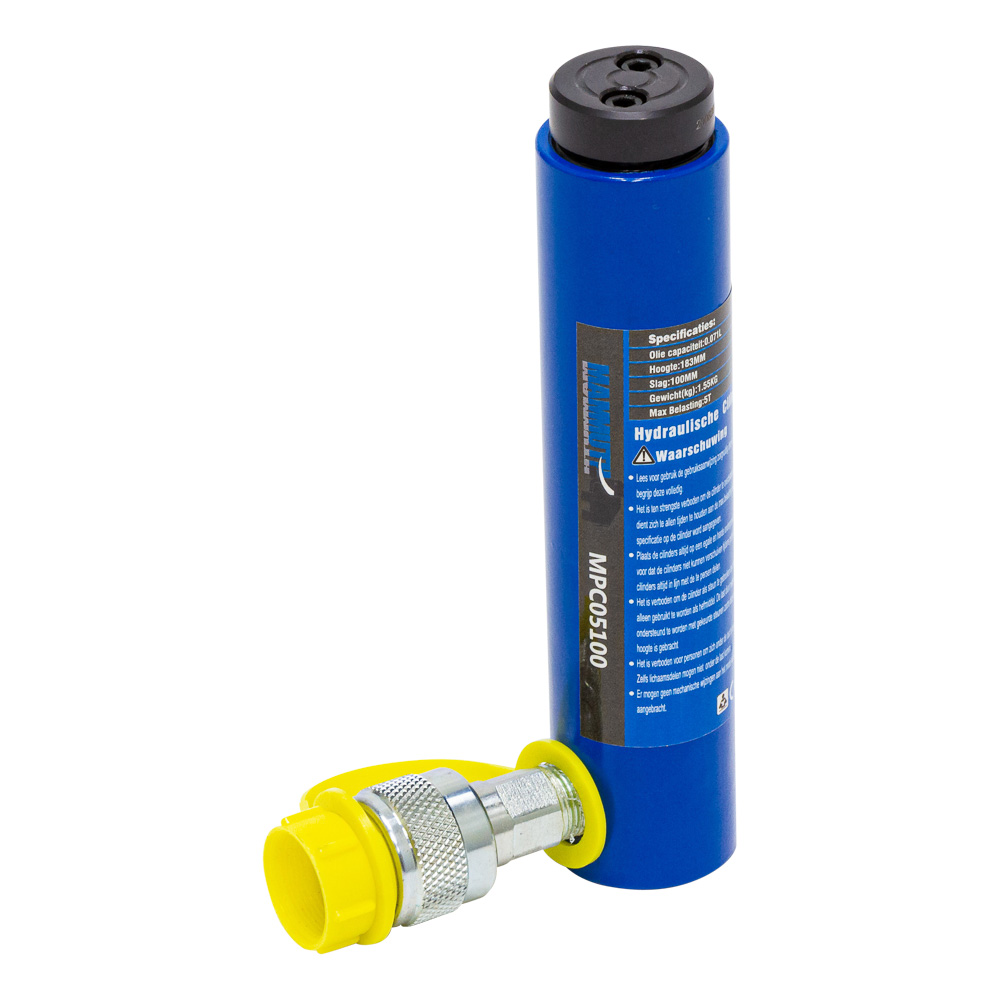

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

- tonnage = 5 ton
- slag = 100mm
- werkzaam cilinder oppervlak = 9,6cm^2
- olie capaciteit = 0,071 L
- hoogte van product = 183mm
- uitgeschoven hoogte = 283mm
- buiten diameter = 40mm
- draagvlak diameter = 30mm
- plunjer diameter = 25mm
- draad van de olie input (ZG) = 1/4" - 18
- hoogte van de bovenste dop = 13mm
- bovenste dop is afneembaar
- max. druk = 700bar

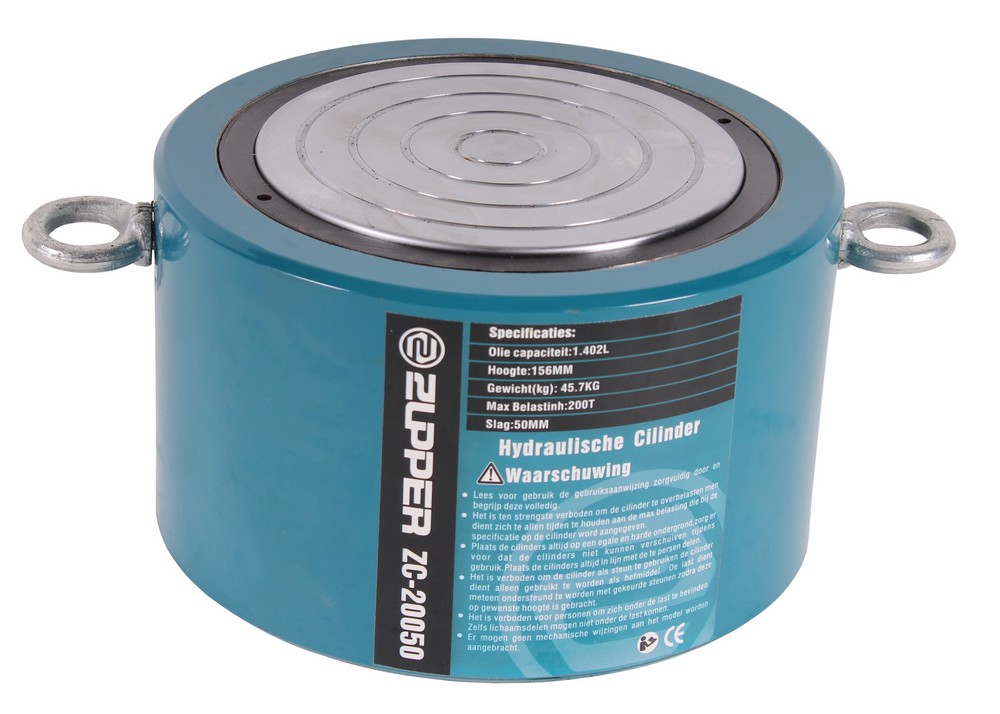

Hydraulische cilinder

De gegevens zijn van een ingeschoven cilinder. Als de slag hoger moet zijn, worden de ZFL cilinders aanbevolen.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.

- tonnage = 200 ton
- slag = 50mm
- werkzaam cilinder oppervlak = 224,2cm^2
- olie capaciteit = 1,402 L
- hoogte van product = 156mm
- uitgeschoven hoogte = 206mm
- buiten diameter = 237mm
- draagvlak diameter = 189mm
- plunjer diameter = 169mm
- draad van de olie input (ZG) = 3/8" - 19
- hoogte van de bovenste dop = 2mm
- bovenste dop is afneembaar
- max. druk = 700bar

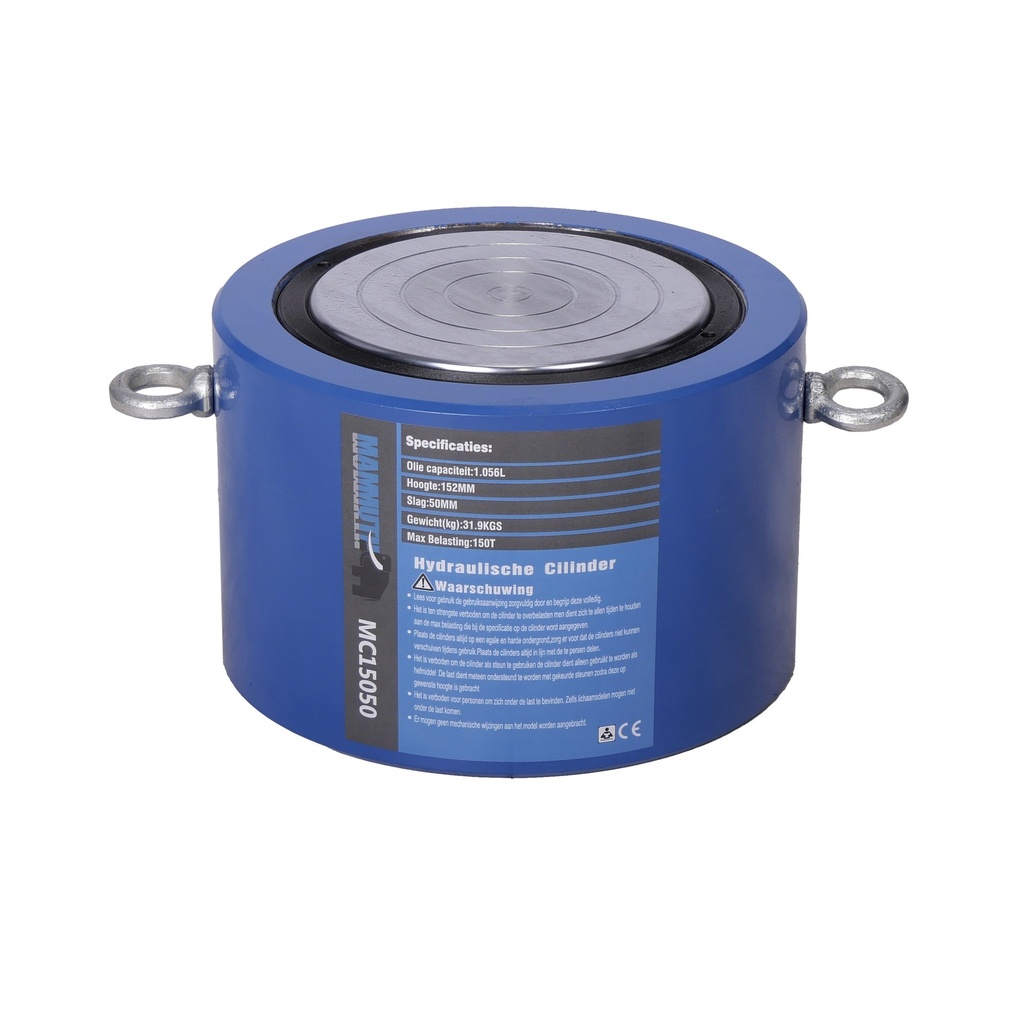

Hydraulische cilinder
De gegevens zijn van een ingeschoven cilinder. Als de slag hoger moet zijn, worden de ZFL cilinders aanbevolen.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.

• tonnage = 150 ton

• slag = 50mm

• werkzaam cilinder oppervlak = 162,8cm^2

• olie capaciteit = 1,056 L

• hoogte van product = 152mm

• uitgeschoven hoogte = 202mm

• buiten diameter = 207mm

• draagvlak diameter = 164mm

• plunjer diameter = 144mm

• draad van de olie input (ZG) = 3/8" - 19

• hoogte van de bovenste dop = 2mm

• bovenste dop is afneembaar

• max. druk = 700bar

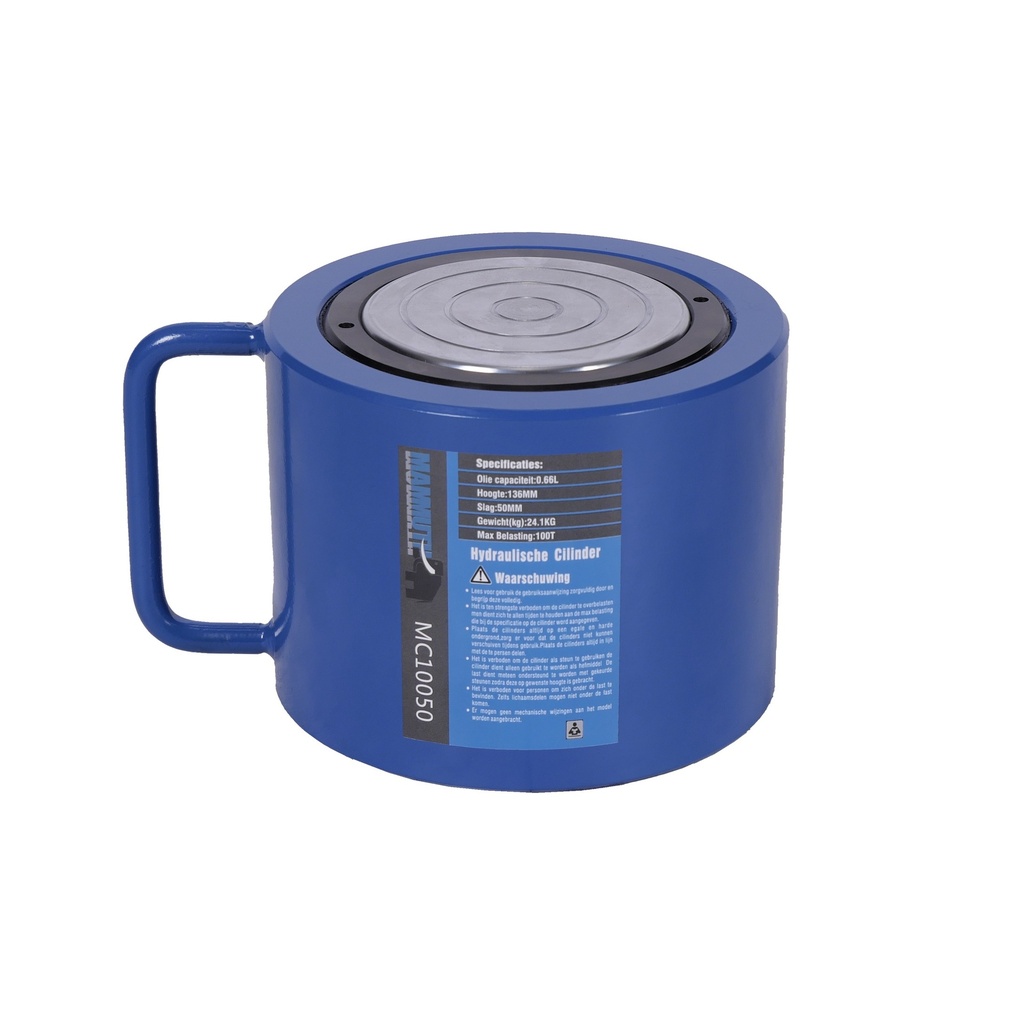

Hydraulische cilinder
De gegevens zijn van een ingeschoven cilinder. Als de slag hoger moet zijn, worden de MFL cilinders aanbevolen.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.

• tonnage = 100 ton

• slag = 50mm

• werkzaam cilinder oppervlak = 95cm^2

• olie capaciteit = 0,66 L

• hoogte van product = 136mm

• uitgeschoven hoogte = 186mm

• buiten diameter = 175mm

• draagvlak diameter = 140mm

• plunjer diameter = 110mm

• draad van de olie input (ZG) = 3/8" - 19

• max. druk = 700bar

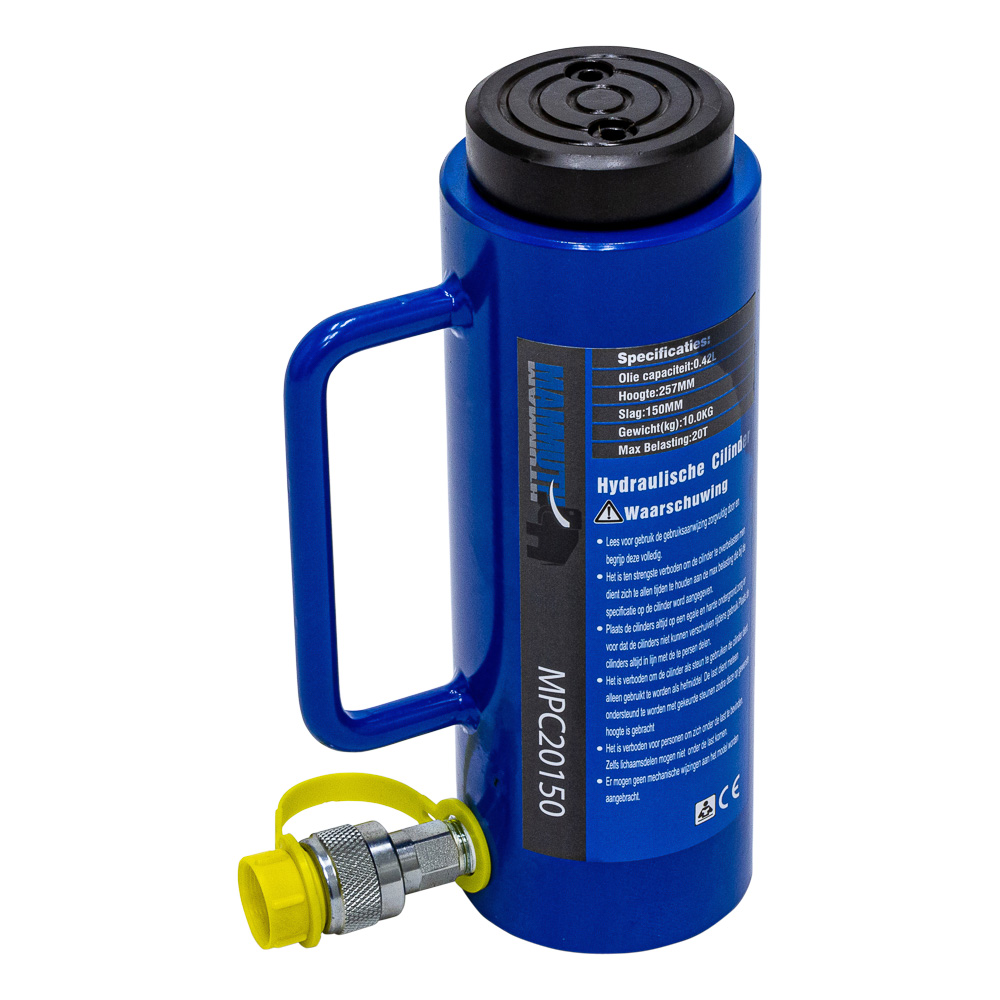

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

• tonnage = 20 ton

• slag = 150mm

• werkzaam cilinder oppervlak = 33,2cm^2

• olie capaciteit = 0,498 L

• hoogte van product = 254mm

• uitgeschoven hoogte = 407mm

• buiten diameter = 88mm

• draagvlak diameter = 65mm

• plunjer diameter = 55mm

• draad van de olie input (ZG) = 3/8" - 23

• hoogte van de bovenste dop = 21mm

• bovenste dop is afneembaar

• max. druk = 700bar

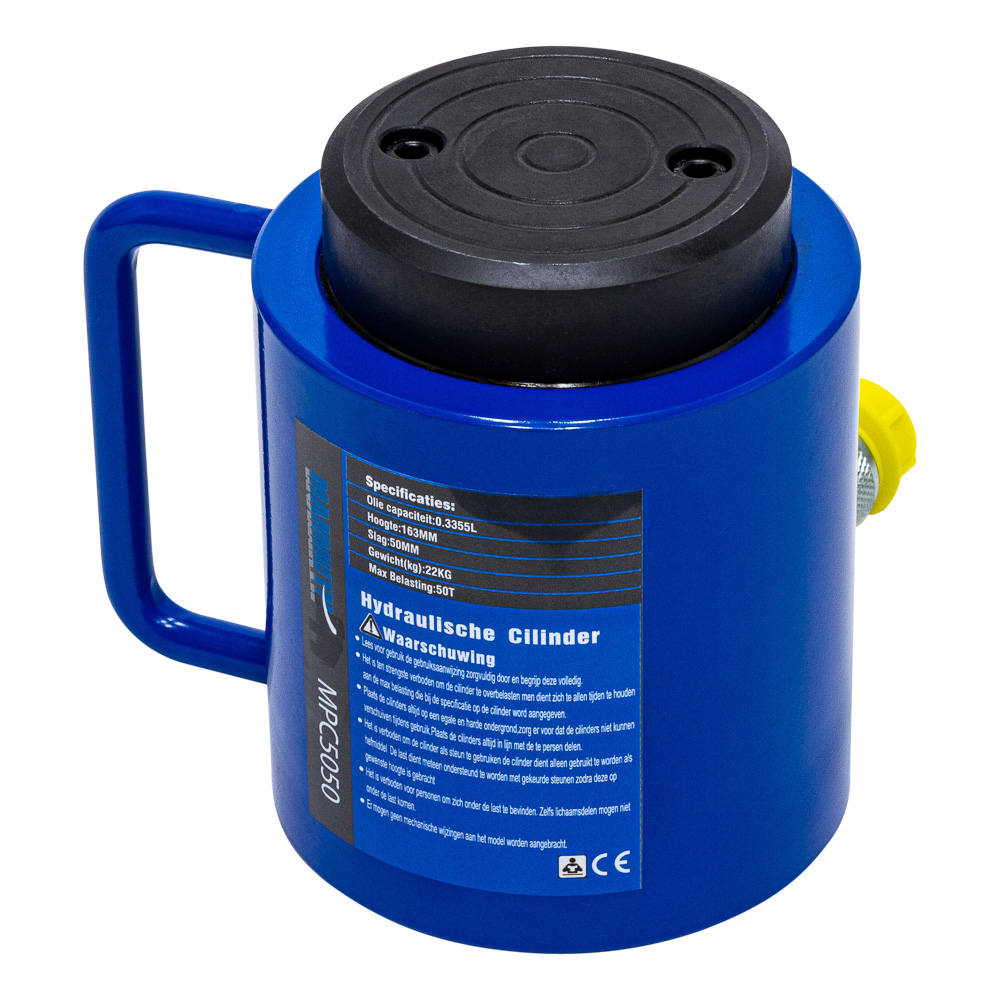

Hydraulische cilinder

Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

• tonnage = 50 ton

• slag = 50mm

• werkzaam cilinder oppervlak = 70,9cm^2

• olie capaciteit = 0,355 L

• hoogte van product = 162mm

• uitgeschoven hoogte = 213mm

• buiten diameter = 128mm

• draagvlak diameter = 95mm

• plunjer diameter = 85mm

• draad van de olie input (ZG) = 3/8" - 24

• hoogte van de bovenste dop = 26mm

• bovenste dop is afneembaar

• max. druk = 700bar

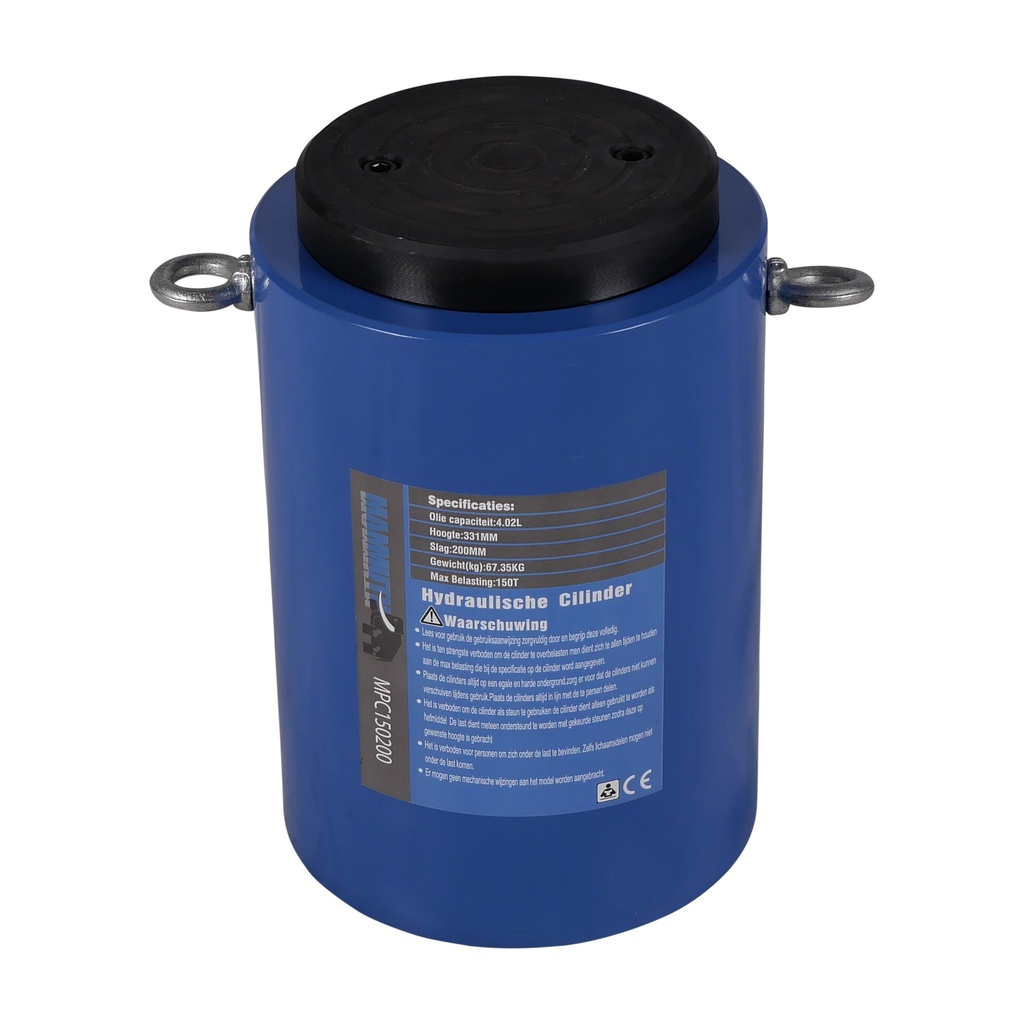

Hydraulische cilinder
Stevige onderlaag om de as te beschermen wanneer deze wordt overbelast.
Het oppervlak van de hoofdas is afgewerkt met een chromen plaat.
De plunjer trekt zich automatisch terug.
Oppervlak bekleding is bestand tegen corrosie.

Technische specificaties:

• tonnage = 150 ton

• slag = 200mm

• werkzaam cilinder oppervlak = 201cm^2

• olie capaciteit = 4,020L

• hoogte van product = 316mm

• uitgeschoven hoogte = 531mm

• buiten diameter = 207mm

• draagvlak diameter = 160mm

• plunjer diameter = 140mm

• draad van de olie input (ZG) = 3/8" - 20

• hoogte van de bovenste dop = 31mm

• bovenste dop is afneembaar

• max. druk = 700bar

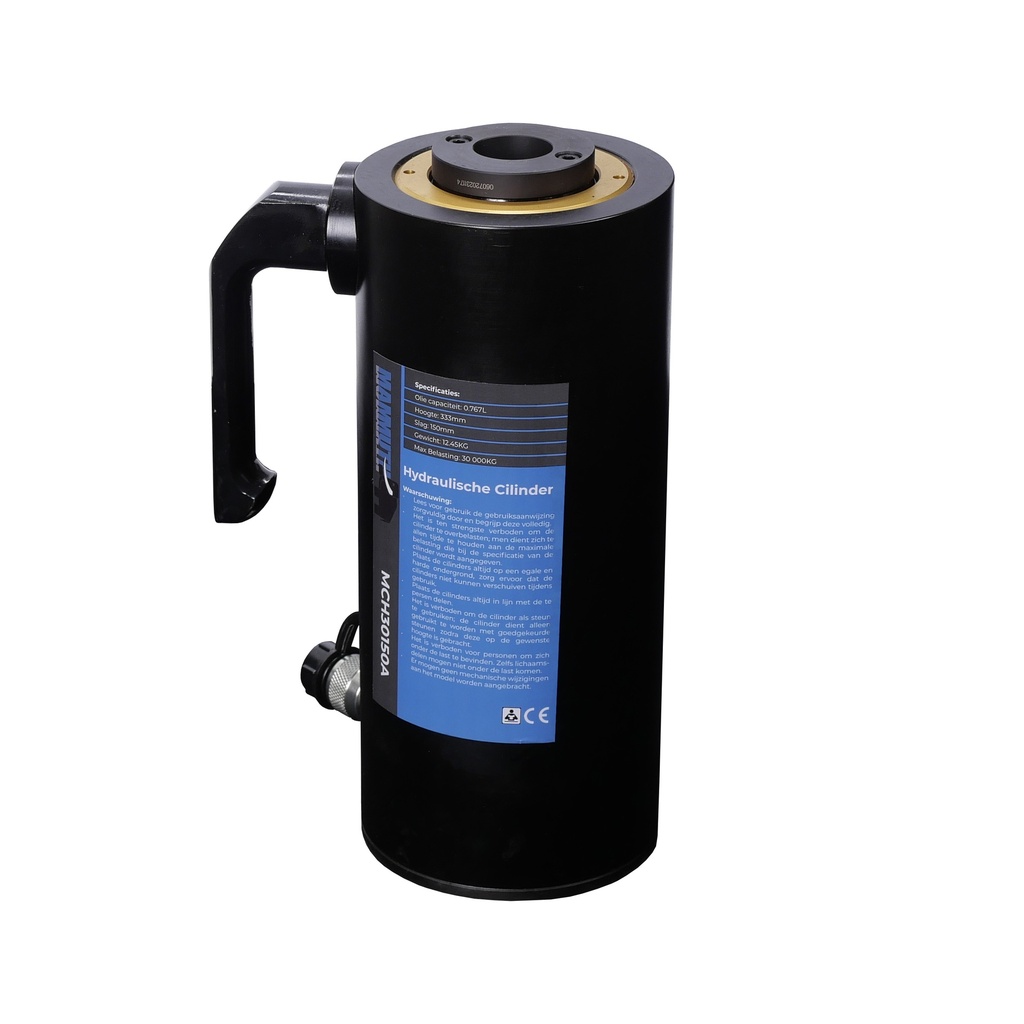

De hydraulische aluminium cilinder 30 ton van Mammuth is dankzij het compacte design en het lage gewicht de optimale keuze voor verschillende toepassingen, waaronder spannen, testen, trekken en tillen. Deze cilinder heeft een holle plunjer en is bestand tegen een werkdruk van max 700 bar.
Ontworpen als een enkelwerkende cilinder, maakt het gebruik van een veer met een hoge treksterkte snelle intrekking mogelijk.
Het gebruik van aluminium in de constructie van de cilinder draagt niet alleen bij aan het lichtgewicht ontwerp, maar biedt het ook hogere weerstand tegen corrosie in vergelijking met staal. Dit maakt het een uitstekende keuze voor toepassingen in corrosieve omgevingen. Om de cilinder verder te beschermen en de levensduur te verlengen, zijn alle oppervlakken afgewerkt met een harde coating om beschadiging te weerstaan.
De cilinder is inclusief handvat voor gemakkelijk gebruik, en een geïntegreerde midden behuizing om de afdichtingslevensduur te verbeteren. De stalen voetplaat en zadel bieden bescherming tegen schade door belasting. Een integrale stopring voorkomt overmatige slag van de plunjer en is sterk genoeg om de maximale capaciteit van de cilinder te weerstaan. Daarnaast zorgt een veer met een hoge treksterkte voor een snelle intrekking van de cilinder.

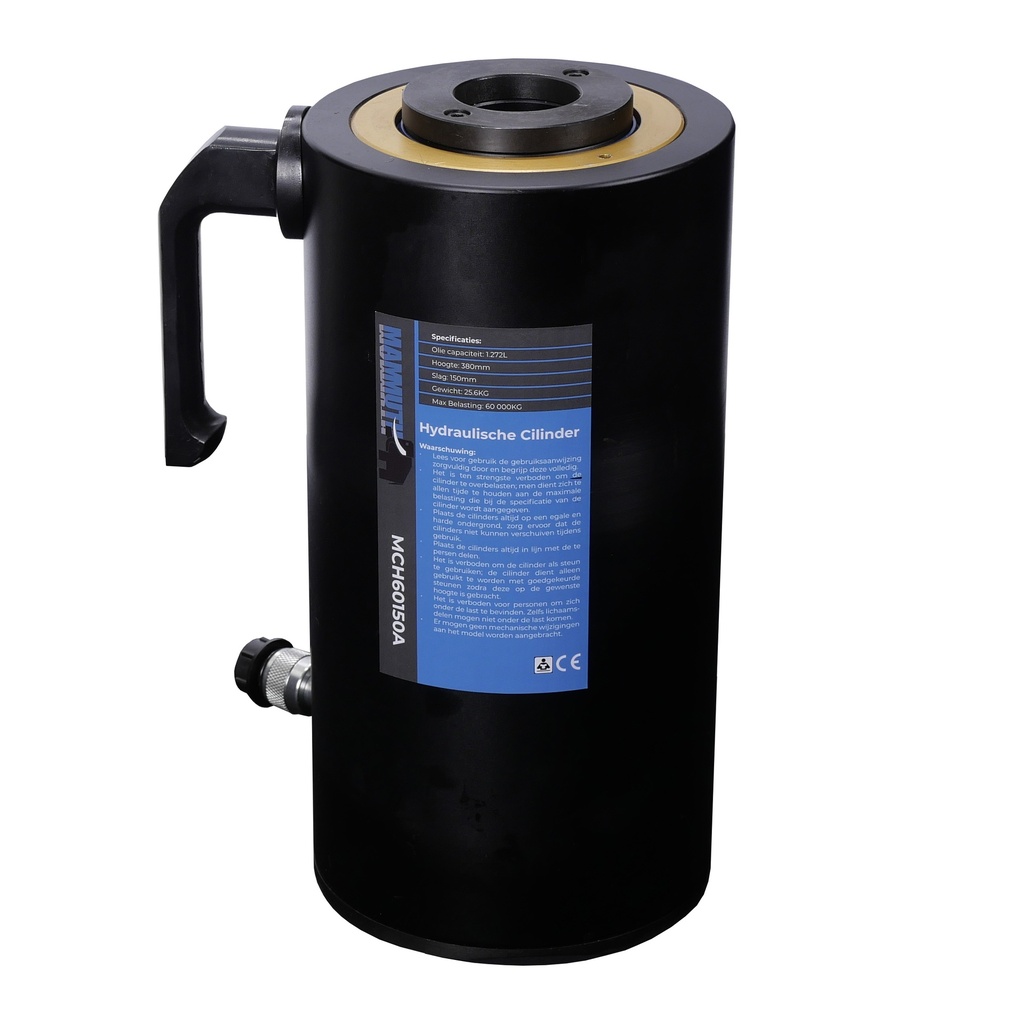

De hydraulische aluminium cilinder 60 ton van Mammuth is dankzij het compacte design en het lage gewicht de optimale keuze voor verschillende toepassingen, waaronder spannen, testen, trekken en tillen. Deze cilinder heeft een holle plunjer en is bestand tegen een werkdruk van max 700 bar.
Ontworpen als een enkelwerkende cilinder, maakt het gebruik van een veer met een hoge treksterkte snelle intrekking mogelijk.
Het gebruik van aluminium in de constructie van de cilinder draagt niet alleen bij aan het lichtgewicht ontwerp, maar biedt het ook hogere weerstand tegen corrosie in vergelijking met staal. Dit maakt het een uitstekende keuze voor toepassingen in corrosieve omgevingen. Om de cilinder verder te beschermen en de levensduur te verlengen, zijn alle oppervlakken afgewerkt met een harde coating om beschadiging te weerstaan.
De cilinder is inclusief handvat voor gemakkelijk gebruik, en een geïntegreerde midden behuizing om de afdichtingslevensduur te verbeteren. De stalen voetplaat en zadel bieden bescherming tegen schade door belasting. Een integrale stopring voorkomt overmatige slag van de plunjer en is sterk genoeg om de maximale capaciteit van de cilinder te weerstaan. Daarnaast zorgt een veer met een hoge treksterkte voor een snelle intrekking van de cilinder.
